Análise de energia usando massas conceituais - Início rápido

As instruções a seguir descrevem como executar uma análise de energia usando massas conceituais no Revit.

Nota: Disponível como um benefício do Autodesk® Subscription.

Use estas instruções para criar com rapidez uma simulação de linha base que usa configurações padrão de energia. A seguir, consulte a Análise de energia usando massas conceituais - Fluxo de trabalho detalhado para aprender como modificar o modelo de massa conceitual e suas configurações de energia para efetuar o ajuste fino da análise.

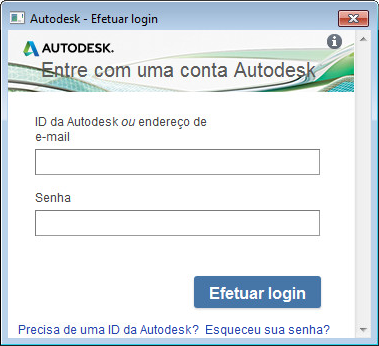

1.	Efetuar login no Autodesk 360	Para utilizar este recurso, é preciso conectar-se ao Autodesk 360. Clique em Efetuar login Login no Autodesk 360 e insira sua ID e sua senha da Autodesk.
2.	Crie um modelo de massa.	Crie um modelo de massa. Você pode carregar uma família de massa no projeto para a análise ou criar uma massa no local diretamente no projeto.
3.	Adicione pisos de massa.	No ambiente do projeto, selecione o modelo de massa e adicione pisos de massa.
4.	Defina massas conceituais como base para o modelo analítico de energia.	Clique na guia Analisarpainel Análise de energia Usar o modo de massa conceitual.
5.	Crie um modelo de energia.	Clique na guia Analisarpainel Análise de energiaConfigurações de energia. Na caixa de diálogo Configurações de energia: Para Tipo de construção, reveja o tipo de ocupação atribuído à construção e modifique como necessário. Para Localização, reveja a localização geográfica especificada para o projeto e modifique como necessário. Clique na guia Analisarpainel Análise de energia Ativar modelo de energia.
6.	Execute a simulação de energia.	Exiba uma vista 3D da massa do modelo e clique na guia Analisarpainel Análise de energia Executar a simulação de energia.
7.	Nomeie a análise e especifique o projeto do Green Building Studio.	Na caixa de diálogo Executar a simulação de energia, especifique um nome para a análise e selecione se deseja criar um novo ou utilizar um projeto existente do Green Building Studio. A seguir, clique em Continuar.
8.	Os elementos simulados são exibidos.	A vista atual exibe zonas de massa e sombras de massa e temporariamente esmaece os elementos que não estão incluídos na simulação.
9.	Clique no nome da simulação.	Quando a análise estiver completa um alerta é exibido. Clique no nome da análise no alerta para visualizar os resultados da simulação. Ou clique na guia Analisarpainel Análise de energiaResultados e comparar, e selecione a análise na árvore de projetos.
10.	Rever os resultados da simulação	Na caixa de diálogo Resultados e comparar, visualize os resultados da análise. Dica: Use a guia Configurações para selecionar os gráficos a serem incluídos nos resultados e para configurar a exibição dos dados da análise de energia na guia Resultados.
11.	Faça alterações, simule e compare.	Modifique o modelo de massa e as configurações de energia como necessário. A seguir, repita as etapas 4 a 7 para executar uma simulação no modelo modificado. Para uma comparação lado a lado dos resultados da simulação, selecione múltiplas análises e clique em Comparar na barra de ferramentas.
