Adicionar uma nota de texto

Quando você adiciona notas de texto para um desenho, é possível controlar a exibição das linhas de chamada de detalhe, a mudança de linha do texto e o formato do texto.

  1. Clique na guia Anotaçãopainel Texto (Texto).

    O cursor muda para uma ferramenta de texto .

  2. No painel Formato, selecione uma opção de Linha de chamada de detalhe:
    • Nenhuma chamada de detalhe (padrão)
    • Um segmento
    • Dois segmentos
    • Curvada - para alterar a forma da curva, arreste o controle de cotovelo.
    Dica: Se estiver colocando uma nota de texto com uma chamada de detalhe, então o último ponto de chamada de detalhe efetuará o snap a todos os pontos de anexação possíveis de chamada de detalhe de notas de texto próximas. Quando você coloca uma nota de texto sem uma chamada de detalhe, ela efetua o snap nas origens do texto próximas das notas de texto e legendas. A origem é um ponto que depende do alinhamento do texto (esquerda, direita ou centro).
  3. Selecione um ponto de anexação à esquerda e um à direita.
    Nota: Os pontos de anexação padrão são superior esquerdo e inferior direito, mas é possível alterar os padrões.
  4. Selecione um alinhamento (Esquerdo, Centro ou Direito)
  5. Faça um dos seguintes:
    • Para texto que não muda de linha. Clique uma vez para colocar a nota. O Revit insere uma caixa de texto na qual digitar.
    • Para texto que muda de linha. Clique e arraste para formar uma caixa de texto.
    • Para uma nota de texto com um segmento ou uma chamada de detalhe curvada. Clique uma vez para colocar a extremidade da chamada de detalhe, e a seguir clique no cursor (para texto que não muda de linha) ou o arraste (para texto que muda de linha).

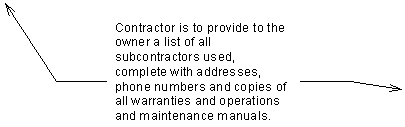

    • Para uma nota de texto com uma chamada de detalhe de dois segmentos. Clique uma vez para colocar a extremidade da chamada de detalhe, clique onde deseja colocar o cotovelo da chamada de detalhe, e a seguir conclua a chamada de detalhe ao clicar no cursor (para texto que não muda de linha) ou o arraste (para texto que muda de linha).
  6. (Opcional) No painel Formato, selecione os atributos para o texto: Negrito, Itálico, e Sublinhado (ou pressione Ctrl+B, Ctrl+I, ou Ctrl+U).
  7. (Opcional) Para criar uma lista na nota, clique em (Formato do parágrafo), e selecione um estilo de lista.
  8. Insira o texto, e a seguir clique em qualquer lugar na vista para concluir.

    Os controles de nota de texto permanecem ativos para poder alterar a posição e a largura da nota.

  9. Pressione Esc duas vezes para finalizar o comando.
