Sobre as vistas planas

Em uma vista 2D, exiba um piso, forro refletido ou planta estrutural.

Vistas de planta de piso

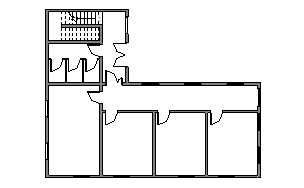

A vista da planta de piso é a vista padrão em um novo projeto de arquitetura. A maioria dos projetos inclui ao menos uma planta de piso. As vistas de planta de piso são criadas automaticamente quando se adicionam novos níveis ao projeto.

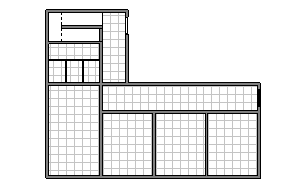

A maioria dos projetos inclui ao menos uma vista de planta de forro refletido (RCP). As vistas de planta de forro são criadas automaticamente quando novos níveis são adicionados ao projeto.

A vista da planta estrutural é a vista padrão quando você inicia um novo projeto usando um modelo estrutural. A maioria dos projetos inclui ao menos uma planta estrutural e novas vistas de planta estrutural são criadas automaticamente quando você adiciona novos níveis em seu projeto.

Os engenheiros visualizam plantas em diferentes orientações em diferentes países. O Revit oferece esta variação com o parâmetro de tipo Direção da vista para plantas estruturais.

Você pode criar múltiplas vistas da planta estrutural, e definir um parâmetro Direção de visualização diferente para cada uma, permitindo múltiplas direções da vista em um projeto. Normalmente, as vistas de fundação são visualizadas abaixo para exibir pisos estruturais, fundações de parede e sapatas. As vistas de estruturas podem ser visualizadas acima para uma vista de elementos do esqueleto estrutural não obscurecidos por pisos estruturais.

Perspectiva de direção da vista
