Sobre como ajustar a elevação da viga na união da coluna

Defina como uma viga se reposiciona parametricamente na verticalmente quando uma coluna unida é redimensionada.

As propriedades de instância da viga Tipo de anexação inicial e Tipo de anexação final especificam como as extremidades da vigas se orientam. É possível definir o tipo de anexação para Elevação final (o padrão) ou Distância.

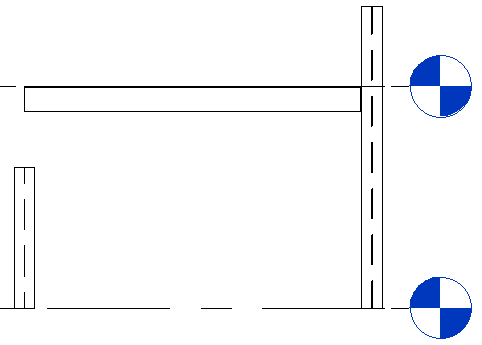

Elevação final orienta as extremidades da viga para a elevação na qual a viga foi modelada. A ilustração a seguir mostra o Tipo de anexação inicial definido para Elevação final e a coluna esquerda encurtada.

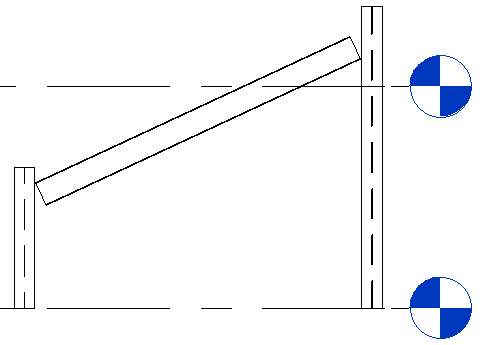

Distância orienta as extremidades da viga para a localização da união da coluna. A ilustração a seguir mostra o Tipo de anexação inicial definido para Distância e a coluna esquerda encurtada.

Se necessário, é possível especificar qual extremidade da coluna está sendo referenciada com a propriedade de instância Extremidade da coluna referenciada. Isto é definido como superior ou inferior e pode ser ajustado para a anexação final e inicial da viga.

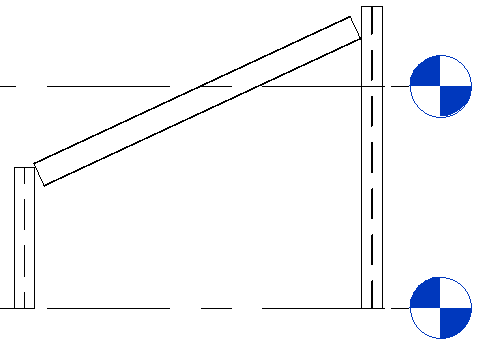

Adicionalmente, é possível deslocar um tipo de anexação de distância ao definir as propriedades de instância Distância da anexação inicial e Distância da anexação final. Este deslocamento é determinado a partir da propriedades Extremidade da coluna referenciada. A ilustração a seguir mostras as Distâncias de anexação inicial e final definidas.
