Fazer o croqui de um vergalhão plano

Utilize as ferramentas comuns de croqui para a inserção manual de uma forma de vergalhão dentro de um hospedeiro válido.

Croquis de vergalhão mapearão a um formato existente quando compartilham os seguintes atributos:

• Número de segmentos de linha
• A forma dos segmentos de linha unidos
• O número de ganchos
• A direção do gancho
• As cotas das flexões dos ganchos
• Tipo de forma: padrão ou estribo

Se o esboço não coincidir com uma forma existente, uma nova forma será criada no navegador de Formato do vergalhão e no menu suspenso do tipo de Forma de vergalhão na Barra de opções.

Insira o vergalhão com ferramentas de croqui

1. Visualize um hospedeiro de concreto válido em uma vista de corte.
2. Clique na guia Estruturapainel Armadura Vergalhão.
3. Clique na guia Modificar| Inserir vergalhãoOrientação da inserção (ou Perspectiva da inserção) painel Croqui do vergalhão.
4. Quando solicitado, selecione o elemento que hospedará o vergalhão.

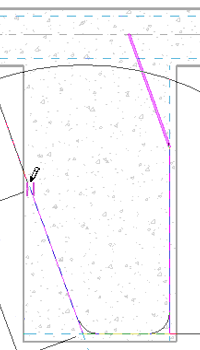

5. Utilize as ferramentas de croqui para desenhar a forma do vergalhão.


   Efetuando o croqui de um formato do vergalhão

   Opcional. Clique em Modificar | guia Criar croqui do vergalhão painel Armadura Multiplano, para criar um vergalhão multiplano.

6. Adicione ganchos para as extremidades de sua forma de vergalhão.


   Adicionando ganchos do vergalhão para a forma de esboço

7. Posicione e oriente os ganchos do vergalhão.

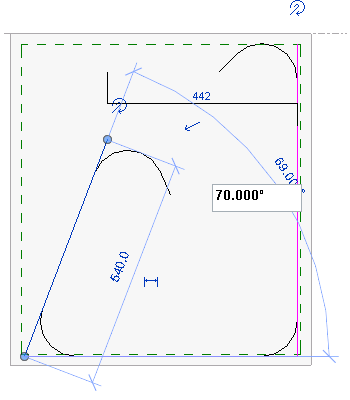

   Dica: Ao manipular segmentos no modo croqui, é possível definir manualmente os comprimentos e as cotas angulares ao clicar nas cotas temporárias e inserir um novo valor. Estes valores temporários podem se tornar permanentes.

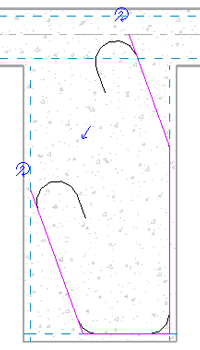

8. Clique em Modificar | guia Criar croqui do vergalhãopainel Modo Concluir modo de edição para aceitar o esboço e colocar o novo formato. A novo formato do vergalhão ajusta sua forma ao efetuar o snap para a referência de cobertura.
   Nota: As cotas são desconsideradas quando o vergalhão é convertido para uma forma.
