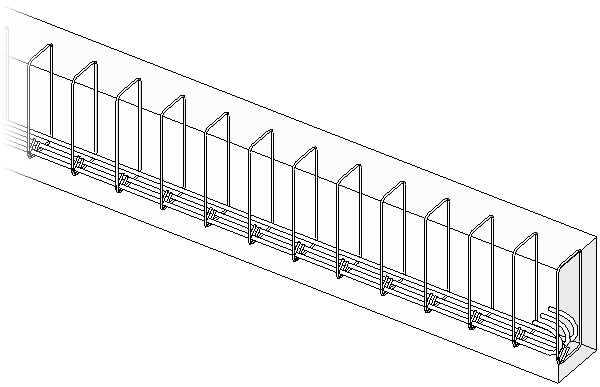

Utilize as ferramentas de armadura para adicionar armadura, como um vergalhão, barras de armadura ou tela soldada para hospedeiros válidos, como colunas de concreto, vigas, paredes, fundações, e pisos estruturais.
Guia Estruturapainel Armadura
(Vergalhão)
(Área)
(Caminho)
(Tela soldada)
Tópicos nesta seção
Sobre a armadura
As ferramentas de armadura permitem adicionar elementos de armadura, como um vergalhão, barras de armadura ou tela soldada, para hospedeiros válidos, como uma viga de concreto, coluna, piso estrutural ou fundação.
Sobre as peças de reforço de concreto
As peças de concreto que são criadas a partir de elementos da superfície (como paredes e pisos) possuem o recobrimento do vergalhão podem hospedar o vergalhão, conjuntos de vergalhões, armadura da área, armadura do caminho e a armadura da tela soldada.
Modificar configurações de armadura
Ajuste as configurações gerais de modelagem de armadura com a caixa de diálogo Configurações da armadura.
Restrições e recobrimento do vergalhão
As restrições do vergalhão definem e bloqueiam a geometria para cada instância do vergalhão em relação ao seu elemento hospedeiro de concreto. O recobrimento do vergalhão é o deslocamento interno de um vergalhão em um hospedeiro de concreto ao qual o vergalhão se estende parametricamente.
Colocar o vergalhão
Coloque instâncias individuais de vergalhão em uma vista de corte de hospedeiros válidos.
Alterar a barra de apresentação em conjuntos de vergalhões
Especifique como os conjuntos de vergalhões são exibidos na vista. Os esquemas da barra de apresentação simplifica a vista enquanto mantém um perímetro identificável no qual o conjunto de vergalhões é inserido.
Sobre as formas de vergalhão
As formas de vergalhão consistem em estribos, amarrações e barras retas que podem ser atribuídas às concordâncias e aos ganchos. É possível manipular cada forma para facilitar as necessidades de armadura em seu modelo.
Modificar um forma de vergalhão
Ajuste manualmente a forma de um elemento de vergalhão em relação ao comportamento de snap da referência de cobertura do hospedeiro.
Sobre como modificar vergalhão em espiral
Ao contrário de outras famílias de vergalhão, o vergalhão em espiral é multiplano e não pode ser editados no nível de família. No entanto, é possível alterar a escala e a rotação de instâncias individuais.
Fazer o croqui de um vergalhão plano
Utilize as ferramentas comuns de croqui para a inserção manual de uma forma de vergalhão dentro de um hospedeiro válido.
Adicionar um gancho do vergalhão
Após colocar o vergalhão em um hospedeiro, você pode modificar as propriedades do vergalhão para atribuir os ganchos.
Ajustar a visibilidade para o vergalhão em uma vista
Os elementos de vergalhão em um modelo estão contidos dentro de elementos hospedeiros. Em uma vista de linha oculta eles estão obscurecidos pelo hospedeiro. É possível definir sobreposições para cada vista em um projeto, para que o projeto do vergalhão possa ser documentado.
Especificar uma marca de tabela de vergalhões
Você atribui a marca de tabela de vergalhões para instâncias de vergalhão para a tabulação e a organização de armaduras agrupadas de maneira lógica.
Numeração de armadura
Os elementos de armadura são numerados na colocação. A numeração permite que elementos de armadura idênticos possam ser coincididos para tabelas e identificadores.
Propriedades do tipo de vergalhão
Visualize e modifique os parâmetros que definem as propriedades de tipo de elementos de vergalhão.
Armadura da área
Utilize as ferramentas de armadura da área estrutural para inserir grandes quantidades de vergalhões espaçados por igual em pisos, paredes e lajes de fundação e outros hospedeiros de concreto.
Armadura do caminho
Utilize a ferramenta Armadura do caminho estrutural para criar o layout de uma grande quantidade de vergalhões ao longo de um caminho.
Armadura da tela soldada
Coloque as folhas de tela soldada com sobreposição de emenda em pisos, paredes e lajes de fundação. Um elemento da armadura da tela soldada é composto de dois tipos de elementos: fiação de tela soldada e folhas de tela soldada.
