Visualize e modifique os parâmetros que definem as propriedades de instância da armadura da área.
Para alterar as propriedades de instância, selecione o elemento e altere suas propriedades na paleta Propriedades.
As propriedades da armadura da área para as paredes estruturais são identificadas como externas ou internas para refletir a orientação vertical do vergalhão. As propriedades para os pisos estruturais são identificadas como superior ou inferior para refletir a orientação horizontal.
| Nome | Descrição |
|---|---|
| Construção | |
| Regra de layout | Especifica o tipo de layout do vergalhão. Selecione Espaçamento máximo ou Número fixo. Consulte Colocando conjuntos de vergalhão. |

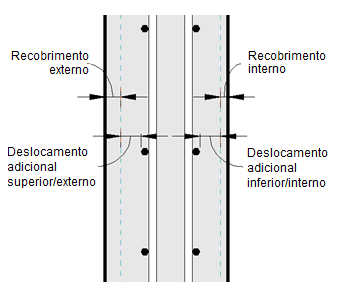

| Deslocamento adicional de cobertura superior/externa | Especifica um deslocamento adicional da recobrimento do vergalhão superior/externo. Isto permite colocar múltiplos elementos de vergalhão juntos em diferentes camadas de armadura de área. |
| Deslocamento adicional de cobertura superior/interna | Especifica um deslocamento adicional da recobrimento do vergalhão inferior/interno. Isto permite colocar múltiplos elementos de vergalhão juntos em diferentes camadas de armadura de área. |
 |
|
| Gráfico | |
| Estados de visibilidade da vista | Acessa os estados de visibilidade da vista do vergalhão. Clique em Editar para visualizar ou editar o estado. Consulte Estados de visibilidade da vista do vergalhão. Nota: Este parâmetro somente está disponível ao hospedar o vergalhão na armadura da área. Consulte Modificando as configurações de armadura.
|
| Estrutural | |
| Volume da armadura | Calcula e exibe o volume de armadura (somente leitura). |
| Camadas | |
| Direção principal superior | Cria um vergalhão nesta camada. Desmarque esta caixa de seleção para desativar o vergalhão nesta camada. |
| Tipo de barra principal superior | Especifica o tipo para o vergalhão inserido na direção principal. |
| Tipo de gancho principal superior | Especifica o tipo de gancho para o vergalhão inserido na direção principal. |
| Orientação do gancho principal superior | Especifica a orientação do gancho para o vergalhão inserido na direção principal. |
| Espaçamento principal superior | Especifica o espaçamento para o vergalhão inserido na direção principal. É possível acessar este parâmetro com a Regra de layout do espaçamento máximo. |
| Número de linhas principais superiores | Especifica o número de instâncias do vergalhão dentro da armadura. É possível acessar este parâmetro com a Regra de layout do número fixo. |
| Direção secundária superior | Cria um vergalhão nesta camada. Desmarque esta caixa de seleção para desativar o vergalhão nesta camada. |
| Tipo de barra secundária superior | Especifica o tipo para o vergalhão inserido na direção secundária. |
| Tipo de gancho secundário superior | Especifica o tipo de gancho para o vergalhão inserido na direção secundária. |
| Orientação do gancho secundário superior | Especifica a orientação do gancho para o vergalhão inserido na direção secundária. |
| Espaçamento secundário superior | Especifica o espaçamento para o vergalhão inserido na direção secundária. |
| Número de linhas secundárias superiores | Especifica o número de instâncias do vergalhão dentro da armadura. É possível acessar este parâmetro com a Regra de layout do número fixo. |
| Direção principal inferior | Cria um vergalhão nesta camada. Desmarque esta caixa de seleção para desativar o vergalhão nesta camada. |
| Tipo de barra principal inferior | Especifica o tipo para o vergalhão inserido na direção principal. |
| Tipo de gancho principal inferior | Especifica o tipo de gancho para o vergalhão inserido na direção principal. |
| Orientação do gancho principal inferior | Especifica a orientação do gancho para o vergalhão inserido na direção principal. |
| Espaçamento principal inferior | Especifica o espaçamento para o vergalhão inserido na direção principal. É possível acessar este parâmetro com a Regra de layout do espaçamento máximo. |
| Número de linhas principais inferiores | Especifica o número de instâncias do vergalhão dentro da armadura. É possível acessar este parâmetro com a Regra de layout do número fixo. |
| Direção secundária inferior | Cria um vergalhão nesta camada. Desmarque esta caixa de seleção para desativar o vergalhão nesta camada. |
| Tipo de barra secundária inferior | Especifica o tipo para o vergalhão inserido na direção secundária. |
| Tipo de gancho secundário inferior | Especifica o tipo de gancho para o vergalhão inserido na direção secundária. |
| Orientação do gancho secundário inferior | Especifica a orientação do gancho para o vergalhão inserido na direção secundária. |
| Espaçamento secundário inferior | Especifica o espaçamento para o vergalhão inserido na direção secundária. |
| Número de linhas secundárias inferiores | Especifica o número de instâncias do vergalhão dentro da armadura. É possível acessar este parâmetro com a Regra de layout do número fixo. |
| Dados da identidade | |
| Comentários | Comentários do usuário |
| Marca | Uma legenda usada, por exemplo, como uma marca de loja. Este valor precisa ser único para cada elemento no projeto. O Revit avisa se o valor já está em uso, mas permite continuar a utilizá-lo. É possível visualizar o aviso utilizando o comando Rever avisos. Consulte Revisando as mensagens de aviso. |
| Categoria de hospedeiro | Especifica o hospedeiro atual associado com os elementos da armadura: pilares estruturais, esqueleto estrutural, fundação estrutural, parede, piso ou peça. |
| Fase | |
| Criado na fase | Indica a fase de criação do elemento hospedeiro. Consulte Fases do projeto. |
| Demolido por fase | Indica a fase de demolição do elemento hospedeiro. Consulte Fases do projeto. |
