Criar as linhas de arrefecimento

Nesta tarefa, irá criar linhas de arrefecimento através de um assistente e modificar depois os circuitos de arrefecimento criados.

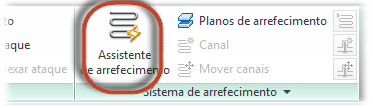

1. Clique em Base > Geometria > Sistema de arrefecimento > Assistente do arrefecimento.

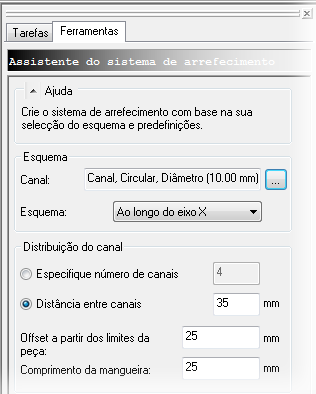

2. Certifique-se de que o Diâmetro do canal é 10 mm.

3. Certifique-se de que o Esquema Ao longo do eixo X .

4. Clique em Distância entre os canais e especifique 35 mm.

5. Introduza um Deslocamento a partir do limite da peça de 25 mm.

6. Introduza um comprimento de mangueira de 25 mm.

7. Clique em OK.



8. Rode a peça para 0 0 0, de modo a poder ver a face FRONTAL do ViewCube.



   Observe como os canais de arrefecimento (azul) estão dentro do contorno de molde e as mangueiras estão do lado de fora.

9. Clique em Ver > Visibilidade > Visibilidade do objeto.

10. Desmarque o Contorno do molde.

11. Clique para ativar a ferramenta Selecionar na Barra de ferramentas de navegação.

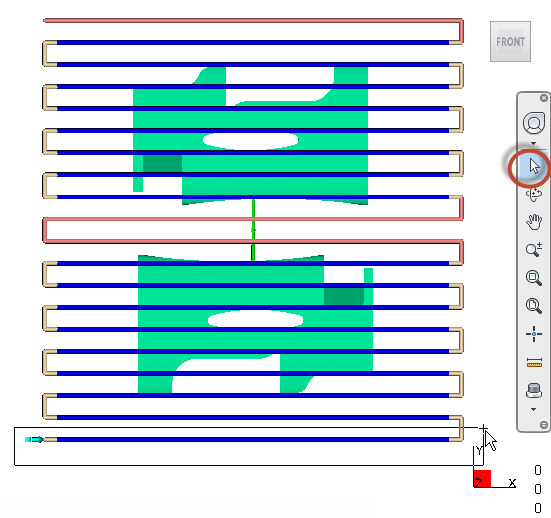

12. Selecione os dois canais mais interior e exterior e as mangueiras que se ligam a eles, como apresentado. Mantenha premida a tecla Ctrl para selecionar múltiplos itens.



13. Prima a tecla Eliminar. Há oito canais transversais em cada peça e dois circuitos, um em cada cavidade e bucha. Os circuitos estão agora divididos em dois.

14. Selecione o centro da mangueira para cada cavidade, para dividir os circuitos em dois.



    São apresentados abaixo os oito circuitos que cria.



15. Rode o modelo de modo a ver claramente todas as entradas e saídas dos circuitos.

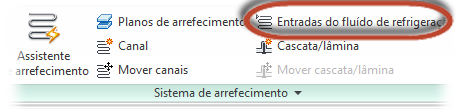

16. Clique em Geometria > Sistema de arrefecimento > Entradas do fluido refrigerante.

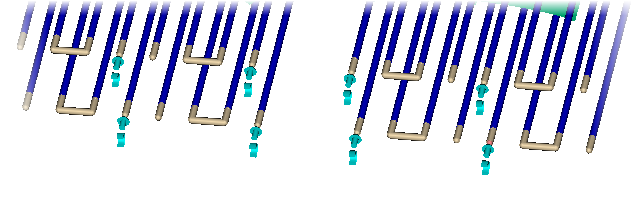

17. Clique na extremidade das mangueiras nas localizações indicadas para criar oito entradas de arrefecimento.
