Criar um gito

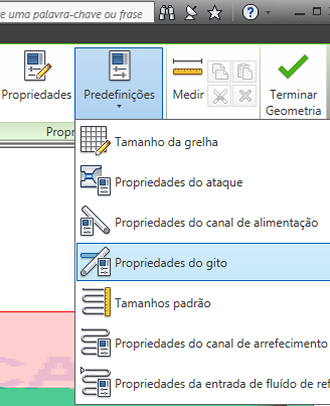

  1. Clique em (separador Geometria > painel Propriedades > Predefinições) e selecione Propriedades do gito no menu pendente.

  2. Selecione Frio no menu pendente Tipo de gito e Circular cónico no menu pendente Forma do gito.
  3. Introduza um Diâmetro inicial (1) de 3 mm e um Diâmetro final (2) de 5 mm e, em seguida, clique em OK.
  4. Clique em Tamanho da grelha no menu pendente Predefinições no painel Propriedades do separador Geometria.
  5. Defina o Tamanho da grelha com 10 mm.
  6. Na secção Origem, selecione Centro da peça no menu pendente Posição e, em seguida, clique em OK.
  7. Clique em (separador Geometria > painel Sistema de alimentação > Gito) para abrir a caixa de diálogo Criar gito.

  8. Certifique-se de que as caixas de verificação Apresentar grelha e Ajustar à grelha estão selecionadas na caixa Definições de grelha.
  9. Clique num ponto da grelha em linha com o ponto de injeção e, em seguida, clique em OK para criar o gito.
