Criar o canal de alimentação

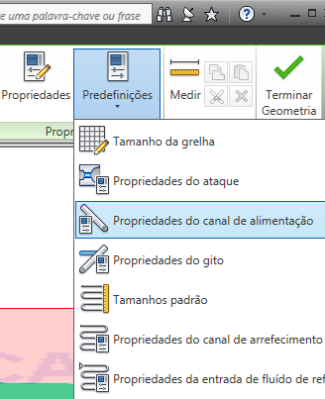

  1. Clique em (separador Geometria > painel Propriedades > Predefinições) e selecione Propriedades do canal de alimentação no menu pendente, para abrir a caixa de diálogo Propriedades do canal de alimentação.

  2. Selecione Frio no menu pendente Tipo de canal de alimentação e Circular no menu pendente Forma do canal de alimentação.
  3. Introduza um Diâmetro (1) de 4 mm e, em seguida, clique em OK.
  4. Clique em Tamanho da grelha no menu pendente Predefinições no painel Propriedades do separador Geometria.
  5. Defina o Tamanho da grelha para 5 mm e clique em OK. A grelha não será apresentada nesta fase.
  6. Clique em (separador Ver > painel Visibilidade > Visibilidade do objeto) e retire a seleção de Caixa delimitadora.

    A caixa delimitadora é removida do modelo, o que tornará mais fácil criar o canal de alimentação.
  7. Clique em (separador Geometria > painel Sistema de alimentação > Canal de alimentação), para abrir a caixa de diálogo Criar canal de alimentação.

  8. Rode e faça zoom ao modelo para que a base do gito e o ponto de injeção fiquem visíveis.

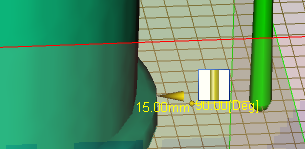

  9. Com a ferramenta Selecionar (separador Geometria > painel Seleção), clique na base do gito e, arrastando, afaste o ponteiro do gito, na direção do ponto de injeção. Aparece uma linha amarela fina que termina com uma pequena esfera amarela. Esta esfera indica o fim do canal. Como a opção Ajustar à grelha na caixa de diálogo Criar canal de alimentação está selecionada, a esfera saltará para a interseção da grelha mais próxima.

  10. Clique na interseção da grelha ilustrada.

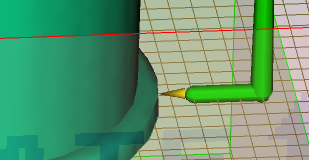

  11. Clique com o botão direito no painel Gráficos e selecione Concluir criar canal de alimentação no menu. O canal de alimentação foi criado.
