Verificar os resultados de empeno

Nesta tarefa, irá interpretar os resultados indicadores de empeno para determinar a magnitude relativa do empeno.

1. Clique em Ver > Visibilidade > Visibilidade do objeto.

2. Desative todos os objetos, exceto Cavidades.

3. Clique em Base > Resultados > Resultados.

4. Rode o modelo de modo a ter uma rotação aproximada de 180 45 90 e um View Cube semelhante ao da imagem.

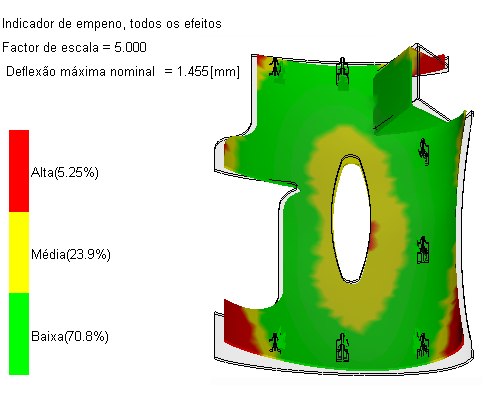

6. Clique em Indicador de empeno, todos os efeitos na lista de tarefas do estudo.

7. Clique em Resultados > Resultados > Propriedades do gráfico

8. Clique no separador Deflexão, defina o Fator de escala como 5 e clique em OK.

   Este resultado mostra a magnitude relativa do empeno (alteração na forma para fora do plano) para as peças. As áreas verdes têm menos de 80% e as áreas vermelhas têm pelo menos 120% da deflexão máxima nominal cotada. O valor predefinido para a Deflexão máxima nominal é metade da espessura média da parede da peça. A deflexão é exagerada cinco vezes, para ter uma melhor visualização.



9. Rode, faça pan e zoom para inspecionar o empeno.

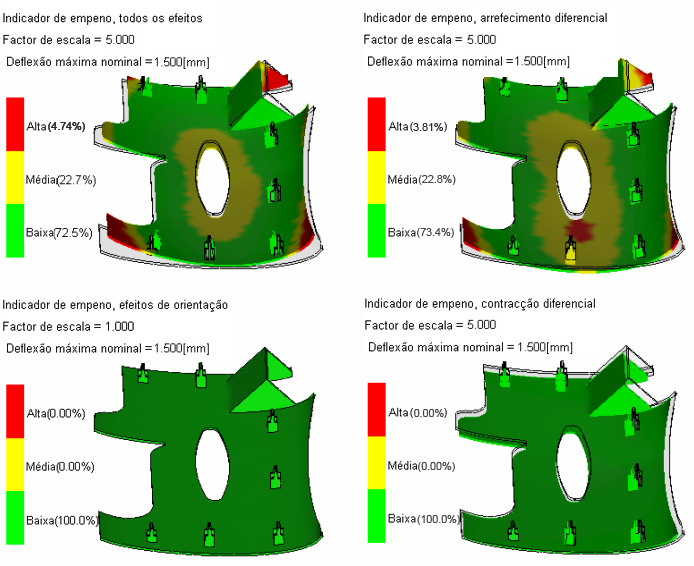

10. Mostre os outros indicadores de empeno.

    Compare-os com o gráfico todos os efeitos. O gráfico que mais se assemelha ao gráfico de todos os efeitos é o que mais influencia o empeno. Neste caso, o arrefecimento diferencial é o mais parecido com o gráfico de todos os efeitos.
