Introdução dos parâmetros do processo

Nesta tarefa, irá utilizar a introdução das definições do processo e ainda, executar a análise.

1. Clique em Base > Configuração do processo de moldação > Assistente de análise.

2. Desmarque Enchimento.

3. Marque Arrefecimento.

4. Marque Enchimento+Compactação.

5. Marque Empeno.

6. Clique em Seguinte.

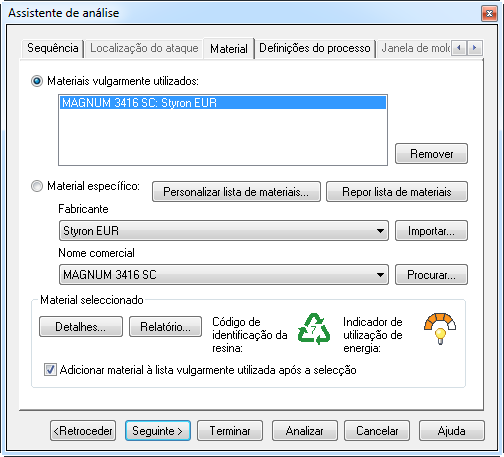

7. Certifique-se de que o material é Styron, EUR Magnum 3416 SC e, em seguida, clique em Seguinte.

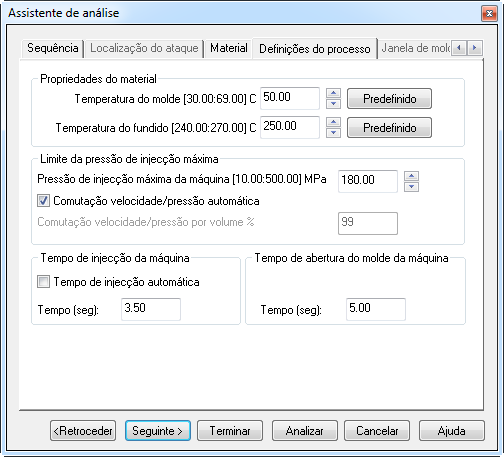

8. Certifique-se de que a temperatura do molde é 5 °C.

9. Certifique-se de que a temperatura do fundido é 250 °C.

10. Certifique-se de que o tempo de injeção é 3,5 segundos.

11. Certifique-se de que o tempo de abertura do molde é 5 segundos e, em seguida, clique em Seguinte.



12. Certifique-se de que o controlo do perfil de compactação está em % da pressão do final de enchimento.

13. Certifique-se de que o perfil é 0 - 80, 10 - 80.

14. Introduza 25 segundos como o tempo de Injeção + Compactação + Arrefecimento.



15. Clique em Analisar.

16. Uma vez concluída a análise, clique em Resumo para fechar o painel Resumo.
