Orientar a peça

O modelo tem de ser corretamente orientado no molde para poder executar as análises. Os modelos são normalmente orientados de tal forma que o lado da cavidade o molde fique na direção do gito.

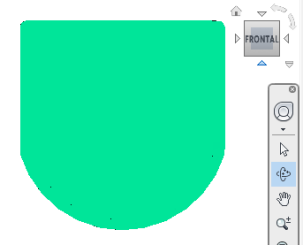

1. Clique na visualização inferior do ViewCube.


2. Atualmente, a secção aberta do modelo é apresentada na direção do gito, por isso, o modelo terá de ser rodado 180 graus sobre o eixo X.


3. Clique em (separador Base > painel Criar > Geometria).

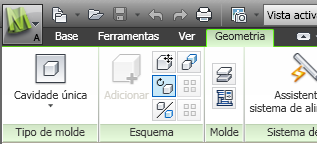

4. Clique em (separador Geometria > painel Esquema > Rodar), para abrir a caixa de diálogo Rodar.


5. Clique no modelo para ativar a caixa de diálogo Rodar. O modelo fica cor-de-rosa e a caixa de diálogo torna-se interativa.
6. Selecione Utilizar centro da peça.
7. Clique duas vezes no botão associado à caixa de texto X e, em seguida, clique em Aplicar.

   O modelo está agora corretamente orientado no molde.
8. Clique no comando Terminar Geometria no painel Sair do separador Geometria para regressar ao separador Base.
