Mover o ataque

Nesta tarefa, irá mover o ataque para o lado inferior da peça.

1. Clique na seta para baixo junto ao ícone Guardar na barra de ferramentas de Acesso Rápido e selecione Guardar estudo como.

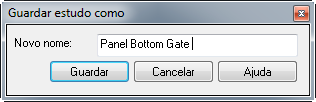

2. Introduza Ataque inferior do painel como o novo nome e clique em Guardar.



3. Clique em Selecionar na Barra de navegação e clique no cone amarelo do ponto de injeção.

4. Clique com o botão direito do rato e selecione Propriedades.

5. Defina o valor de X como 245 mm.

6. Definir o valor de Y como 10,55 mm.

7. Defina o valor de Z como12 mm.

8. Clique em OK para definir a localização como o lado inferior da peça.

   Nota: Pode também arrastar o cone do ponto de injeção para uma nova localização. Uma vez que a nova localização era conhecida com exactidão, foram usados os valores das coordenadas.

9. Clique em Base > Análise > Iniciar análise

10. Uma vez concluída a análise, clique em Resumo para fechar o painel Resumo.
