Verificar os resultados

Nesta tarefa, irá verificar os resultados do tempo de enchimento.

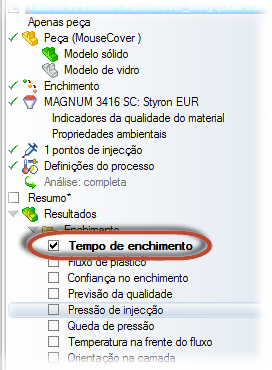

  1. Clique em Tempo de enchimento na lista de Tarefas do estudo.

  2. Clique em Base > Resultados > Resultados.

  3. Rode, faça pan e zoom conforme seja necessário, para verificar os resultados do tempo de enchimento.

  4. Clique em Resultados > Animação > Reproduzir para animar o resultado.

    Utilize as outras ferramentas de animação para ver o que fazem.

    O padrão de enchimento é unidirecional e equilibrado. Esta localização dao ataque gera um padrão de enchimento aceitável.

  5. Clique em Pressão de injeção na lista de Tarefas do estudo.

    A pressão de injeção é superior a 70 MPa. Ao analisar uma peça sem um sistema de canais de alimentação, a pressão para o enchimento da peça é melhor quando é inferior a 50% da capacidade da máquina. Se não sabe a máquina específica que vai ser usada, presumir que a capacidade de pressão da máquina é 140 MPa é uma abordagem conservadora.
