Это диалоговое окно используют для того, чтобы создавать или изменять высотную отметку на планах.
Диалоговое окно Высотная отметка на планах открывают так.
- В диалоговом окне Стили символов в разделе Символ выбирают пункт Высотная отметка на планах.
- Нажмите кнопку "Создать" или "Изменить".

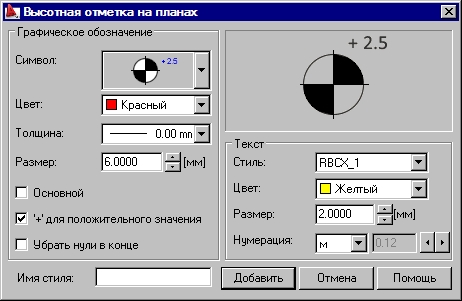

Задают параметры высотной отметки на планах:
- В поле Графическое обозначение определяют тип, цвет и размер символа, а также толщину его линии.
-
Основной – при выборе этой опции на чертеже будет линия, которая соединяет ординату с высотной отметкой на планах. Она активна только для тех символов, для которых описание ординаты находится за пределами символа.
-
‘+’ для положительного значения – если включена эта опция, то к цифровому значению отметки большей нуля добавится символ ‘+’; если эта опция выключена, положительная отметка будет представлена без дополнительного знака;
-
Убрать нули в конце - если включена эта опция, то если в десятичных дробях есть нули в конце числа (один или больше), то эти нули будут отброшены (например, вместо числа12.2300 будет показано число 12,23).
-
- Опции в поле Teкст используются для описания отметки. Здесь могут быть заданы следующие параметры: стиль, цвет и размер шрифта. Кроме того, можно задать единицу измерения отметок и точность округления (количество знаков после запятой).
- Для добавления новой отметки указывают имя описания стиля отметки (в поле Имя стиля) и нажимают на кнопку Добавить.
