Этот параметр позволяет создавать и изменять обозначения осей, отметок и сечений, используемых для элементов железобетонных конструкций.

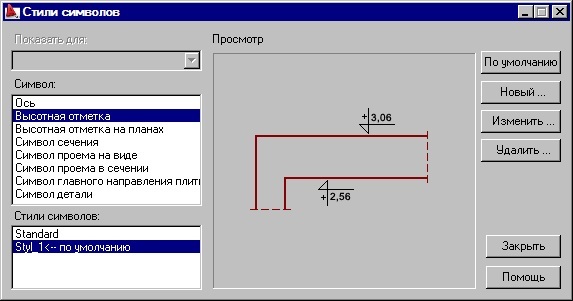

Для этого откройте диалоговое окно "Стили обозначений" следующим образом:
- Меню: "Строительные чертежи > Стили > Стили – графические обозначения"
- Лента: "ASD - Чертежи > Настройки > Стили > Стили – графические обозначения"
- Командная строка: RBCT_DEF_SYMBOL_STYLE.
В группе "Обозначения" доступно несколько типов обозначений:
- Ось
- Высотная отметка
- Высотная отметка в видах
- Обозначение сечения
- Обозначения проемов на виде
- Обозначения проемов на поперечном сечении
- Обозначение основного направления перекрытия
- Обозначение детализации
Для каждого типа обозначений определен стандартный стиль. После выделения типа и стиля обозначения отображается предварительный просмотр.
Используйте кнопки справа для работы с обозначениями:
- "По умолчанию" – восстанавливает обозначение по умолчанию (стандартное) для оси, уровня или сечения.
- "Новый" – открывает одно из диалоговых окон: Ось, Обозначение сечения, Обозначение проема на виде, Обозначение проема в сечении, Символ главного направления плиты, Символ детали или Высотная отметка на планах/Высотная отметка. Здесь можно создать новый стиль для выбранного типа обозначения (за основу принимается существующий стиль).
- "Изменить" – открывает одно из диалоговых окон (Ось, Обозначение сечения, Обозначение проема на виде, Обозначение проема в сечении или Высотная отметка на планах/Высотная отметка), в котором можно изменить выбранный тип обозначения.
- "Удалить" - выберите эту команду, чтобы удалить выделенный стиль обозначения.
