Опция используется для сохранения чертежа опалубки выбранной позиции (‘элемента‘) в файле формата DWG .
- выполняют позиционирование элементов конструкции (см. раздел: Автоматическое позиционирование)
- выбирают позицию на закладке Позиции диалогового окна Инспектор объектов щелкают правой кнопкой мышки и в контекстном меню выбирают опцию Экспорт чертежей опалубки в DWG.

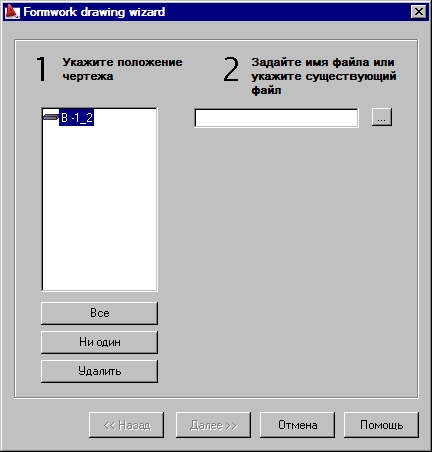

В диалоговом окне Мастер строительніх чертежей необходимо выполнить следующие операции:
- указать позицию чертежа;
- указать файл, где будет сохранён строительный чертёж;
- нажать на кнопку "Далее".
После того, как строительный чертёж будет сохранён, он может быть открыт и отредактирован в программе AutoCAD или Autodesk AutoCAD Structural Detailing - Reinforcement.
В файле формата DWG могут быть сохранены следующие объекты:
- план фундаментов;
- планы этажей;
- вертикальные разрезы сооружения;
- фасады;
- трехмерные виды.
Чтобы сохранить вид в формате DWG:
- укажите вид / план, щелкните правой кнопкой мышки и выберите в контекстном меню команду Сохранить в файле
- укажите название файла.
