Опция позволяет выполнять автоматическое позиционирование заданных элементов конструкции. Она доступна в контекстном меню диалогового окна Инспектор объектов.

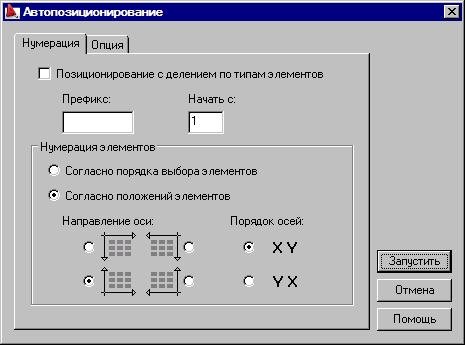

При позиционировании на экране появляется диалоговое окно Aвтоматическое позиционирование; оно состоит из двух закладок:
Закладка Нумерация
- Позиционирование с делением по типам элементов
Если включена эта опция, поле Прeфикс не доступно; названия позиций будут заданы в соответствии с синтаксисом, принятым для отдельных элементов конструкции в диалоговом окне Рабочие Настройки (опция Имя позиции ). Имена позицям будут присваиваться согласно синтаксису, принятому для отдельных элементов конструкции в диалоговом окне Рабочие настройки (опция Имя позиции). Также можно указать номер, с которого будут присваиваться позиции.
Если эта опция выключена, программа дает доступ к полю Префикс для определения префикса позиций, созданных для всех элементов конструкции (независимо от типа элемента). Всем типам элементов (балки, колонны, стены и т.д.) будут присвоены номера, начиная с характерного текста, указанного в поле Префикс. Существует возможность задать начальный номер позиции.
- Нумерация элементов
Если включена опция По порядку выбора элементов, тогда после нажатия на кнопку Запустить пользователь должен указать элементы конструкции на экране; порядок, в котором они указываются, будет определять очередность задания номеров позиций.
Если опция По положению элементов выключена, становятся доступными опции Направление оси и Порядок осей; эти опции делают возможным определение направления нумерации элементов на этаже; примеры методов нумерации элементов представлены на рисунке ниже.
Оси:
порядок X Y Z Нумерация позиций будет производиться следующим образом
Оси:
порядок Y X: Нумерация позиций будет производиться следующим образом
Критерий, определяющий метод нумерации элементов конструкции, расположен в центре элемента (центральная точка по длине балки, колонны).

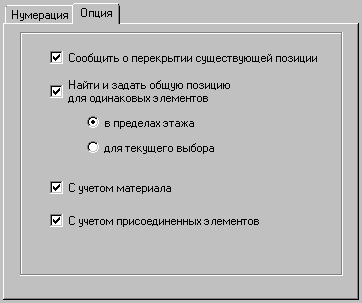

Закладка Oпция
- Сообщить об переименовании существующей позиции
Если эта опция включена, то при изменении названия позиции, которая уже имеет номер, на экране появится вопрос о том, хотите ли вы изменить название существующей позиции
- Найти и задать общую позицию для одинаковых элементов
Если эта опция включена, тогда геометрически идентичным элементам будет присвоен один итот же номер позиции: - для этажа - для текущего выбора
- С учетом материала
Если эта опция включена, то геометрически идентичным элементам, но изготовленным из различных материалов (например, железобетонная или кирпичная колонна, балка, изготовленная из бетона различных классов), будут присвоены различные позиции.
Если эта опция выключена, то геометрически идентичным элементам, но изготовленным из различных материалов (например, железобетонная или кирпичная колонна, балка, изготовленная из бетона различных классов), будут присвоены одни и те же позиции.
- С учетом присоединенных элементов
Если эта опция включена, то геометрически идентичным элементам, но соединенным элементами с различными геометрическими размерами (например, железобетонная колонна, соединненная вверху с другим сечением или отсутствие другой колонны на верху одной из колонн), будут присвоены различные позиции.
Если выключить эту опцию, то смежные элементы не будут влиять на определение позиций.
Чтобы запустить позиционирование, нажимают на кнопку Запустить. Позиционирование выполняется автоматически для всех выбранных элементов конструкции.
