С помощью данного диалогового окна можно определять параметры графического представления видов и разрезов элементов модели конструкции на чертежах.
Диалоговое окно Графическое представление открывают следующим образом.
- В диалоговом окне Диспетчер шаблона чертежа в разделе Компоненты чертежа выбирают пункт Графическое представление;
- Нажмите кнопку "Создать" или "Изменить".
В поле Имя стиля вводят имя стиля компонента и нажимают на кнопку Сохранить (это доступно только при создании стиля, но не при изменении существующего).
Диалоговое окно Графическое представление состоит из таких закладок:

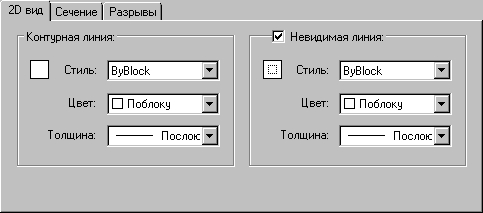

- 2D вид - здесь можно определить стиль, цвет и толщину параметров непересекающейся линии и невидимой линии на плоскости;

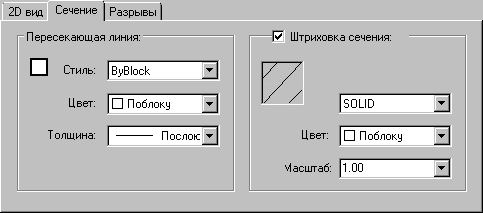

- Сечение - здесь можно определить параметры разрезе:
- пересекающаяся линия - стиль, цвет, толщину;
- штриховка сечения - стиль, цвет и масштаб;

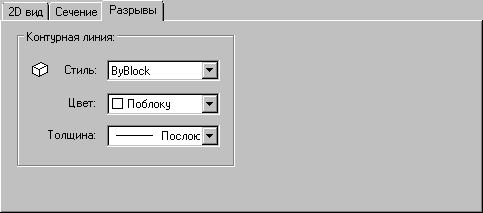

- Разрывы - здесь можно определить стиль, цвет и толщину линий разрыва и параметры и определить стиль обозначения.
