С помощью диспетчера шаблонов чертежа можно определить способ построения строительных чертежей элементов конструкции сооружения. Для отдельных элементов конструкции можно определять параметры внешнего вида (например, цвета, масштаб и планы), а затем сохранять их в качестве шаблонов чертежей для типов элементов.
Прим.: Все параметры, определяемые в этом диалоговом окне, относятся к связи между элементами Autodesk AutoCAD Structural Detailing - Reinforcement и Autodesk AutoCAD Structural Detailing - Formwork Drawings.
Диалоговое окно Рабочие настройки используется для определения параметров чертежа, созданных в программе Autodesk AutoCAD Structural Detailing - Formwork Drawings.
Открытие диалогового окна "Диспетчер шаблонов чертежа":
- Меню: "Строительные чертежи > Стили > Стили – шаблоны чертежа"
- Лента: "ASD - Чертежи > Настройки > Стили > Стили – шаблоны чертежа"
- Командная строка: RBCX_DRAWING_LAYOUT_MNGR

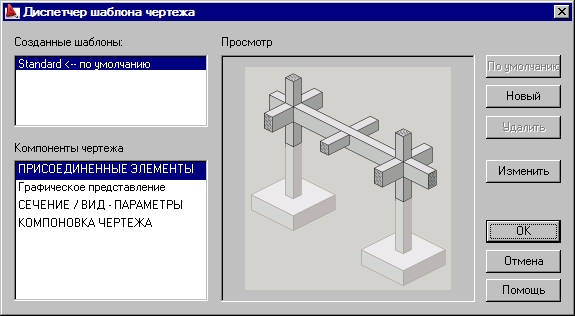

В диалоговом окне доступны следующие компоненты чертежей:
Используйте кнопки справа для работы с компонентами чертежа:
- "По умолчанию" – для выбранного компонента чертежа по умолчанию устанавливается указанный шаблон.
- "Новый" – нажмите эту кнопку, чтобы открыть диалоговое окно, в котором можно задать новый шаблон для компонентов чертежа.
- "Изменить" - нажмите эту кнопку, чтобы открыть диалоговое окно, в котором можно изменить выбранный шаблон для компонента чертежа.
- "Удалить" - нажмите эту кнопку, чтобы удалить выделенный шаблон.
