Автоматическое армирование

Опция используется для автоматического создания армирования для выбранной позиции (элемента) модели конструкции.

Для открытия диалогового окна поступают таким образом:

• выполняют позиционирование элементов конструкции (см.:автоматическое позиционирование);
• на закладке Позиции в Инспекторе объектов выбирают позицию, щелкают правой кнопкой мышки и выбирают команду Автоматическое армирование.

Прим.: Армирование создаётся только для одиночного элемента конструкции (одной выбранной позиции). Невозможно сгенерировать армирование для нескольких элементов как одного, так и различных типов.

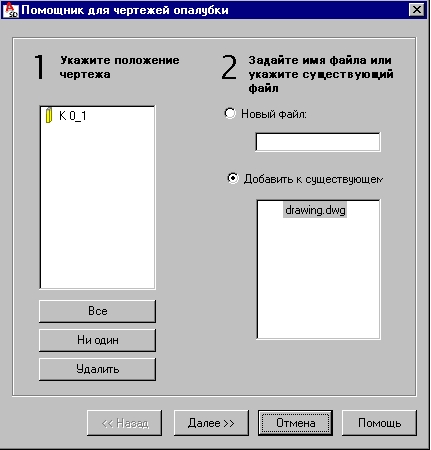

В диалоговом окне Мастер строительных чертежей необходимо выполнить следующие операции:

1. указать позицию чертежа;
2. указать файл, где будут сгенерированы строительные чертежи вместе с армированием:
   • ввести его название в редактируемом поле Новый файл;
   • указать файл, ранее сохранённый на диске (в поле Добавить в существующий файл);
3. нажать на кнопку "Далее".

Тогда запустится макрос Autodesk AutoCAD Structural Detailing - Reinforcement, соответствующий выбранному типу элемента конструкции. Этот макрос позволяет определять необходимые параметры армирования.

После определения параметров армирования, строительные чертежи элемента конструкции и сгенерированное армирование открывается в железобетонном модуле.

Железобетонные макросы состоят из двух разделов: для определения геометрических характеристик железобетонных элементов конструкции и для определения параметров армирования.

При использовании железобетонного макроса для определения параметров арматуры доступны все опции для каждого типа элемента конструкции. В то же время не все опции, расположенные в закладках Геометрия в этом макросе, доступны после вызова опции Aвтоматическое армирование в программе Autodesk AutoCAD Structural Detailing - Formwork Drawings (см. таблицу ниже).

Если условия, описанные ниже, не удовлетворяются, то опция Aвтоматическое армирование в контекстном меню будет недоступна.

Отдельный фундамент:	форма фундамента: должна быть прямоугольного сечения; колонна должна примыкать к фундаменту; форма колонны: прямоугольная или круглого сечения.
Ленточный фундамент:	форма фундамента: только схемы № 1 и 3; поперечное сечение ленточного фундамента: только прямоугольные (должны размещаться под стеной 1 или 2); стена должна соединяться с ленточным фундаментом; геометрия ленточного фундамента: прямой (не форме дуги); геометрия стены: прямая (не форме дуги).
Балка:	поперечное сечение: только прямоугольное; геометрия балки: многопролетная.
Колонна:	подходят все 4 типа колонн.
Фундаментная балка:	форма: только схема № 1 (балки без вырезов); поперечное сечение: только прямоугольного; геометрия: прямая (не форме дуги).
Перемычка:	форма: однопролетная балка прямоугольного сечения; опоры: кирпичные опоры по обоим концам балки.

См. также:

Описание макроса для генерирования арматуры(Autodesk AutoCAD Structural Detailing - Reinforcement)
