Перемычка. Создание

Опция используется для создания перемычек. Перемычки могут быть заданы над дверью или оконным проемом, а также над углублениями и нишами в стене, как для 3D вида, так и для 2D видов.

Диалоговое окно Перемычка. Создание доступно:

• в меню: Строительные чертежи > Создать > Лестница;
• из ленты: ASD - Модель > Элементы > Лестница;
• на панели инструментов: Создать > Перемычка ;
• командная строка: RBCX_DEF_LINTEL.

Можно создавать 2 типа перемычек:

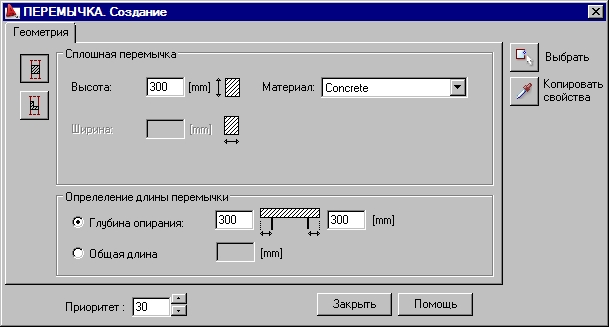

1. сплошные перемычки прямоугольного поперечного сечения.

   При выборе отображаются следующие параметры.



   При определении геометрии задаются следующие параметры:

   a) опции для сплошной перемычки:

   • высота перемычки (высота ее поперечного сечения);
   • ширина;
   • материал;

   б) в поле Определение длины перемычки длину указывают двумя способами:

   • глубина опирания перемычки по обеим сторонам двери или окна, ниши или углубления; общая длина перемычки указывается автоматически по геометрическим характеристикам проема и значению глубины опирания.
   • Общая длина перемычки. Определение перемычки с помощью ее общей длины дает возможность намного быстрее создавать одинаковые перемычки в проемах с одинаковой шириной.

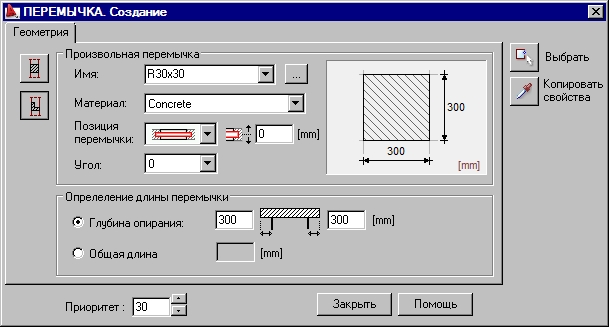

2. перемычки произвольной формы.

   При выборе отображаются следующие параметры:



   Данное диалоговое окно используется для определения характеристики поперечного сечения перемычки. Для каждого типа поперечного сечения перемычки указывают следующие характеристики:

   a) в поле Произвольная перемычка указывают:

   • поперечное сечение – рядом есть кнопка обзора (...), при нажатии на которую выбирают нужное поперечное сечение в диалоговом окне Список сечений;
   • материал;
   • позиция перемычки (перемычка может быть приложена к одному из краев проема либо расположена в центре); если расположена в центре, то можно определить смещени от оси;
   • угол – выбирают доступное значение (0, 90, 180 либо 270);

   б) в поле Определение длины перемычки длину указывают двумя способами:

   • глубина опирания перемычки по обеим сторонам двери или окна, ниши или углубления; общая длина перемычки указывается автоматически по геометрическим характеристикам проема и значению глубины опирания.
   • Общая длина перемычки. Определение перемычки с помощью ее общей длины дает возможность намного быстрее создавать одинаковые перемычки в проемах с одинаковой шириной.

   Длина перемычки задается автоматически по геометрическим характеристиками проема и значению глубины опирания.

   В поле Приоритет вводят значение приоритета перекрывания (при подгонке с обрезкой) налагающихся друг на друга элементов.

Как только параметры перемычки определены, пользователь может начать создание перемычки над элементами в модели конструкции.

• При нажатии на кнопку Выбрать указывают в области черчения объекты (дверь или окно, проемы, углубления, ниши), над которыми будут созданы перемычки.
• При нажатии на кнопку Копировать свойства параметры перемычки берутся такие же, как и у предыдущей.

Командная строка

Выбор

Укажите проем в стене
