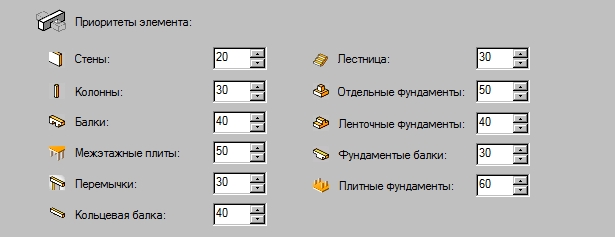

В диалоговом окне Рабочие настройки можно указать уровень приоритета (важность элементов) по умолчанию для отдельных компонентов конструкции. Эти значения могут изменяться произвольно при создании элементов конструкции.
Приоритет - это значение, которое позволяет управлять взаимопроникновением элементов конструкций (подгонкой и обрезкой), т.е. ситуацией перекрывания одного элемента другим. Приоритет определяет важность элемента по отношению к другим элементам модели. Приоритет влияет на расчет объемов и площади опалубки, а также материалов, используемых в конструкции.

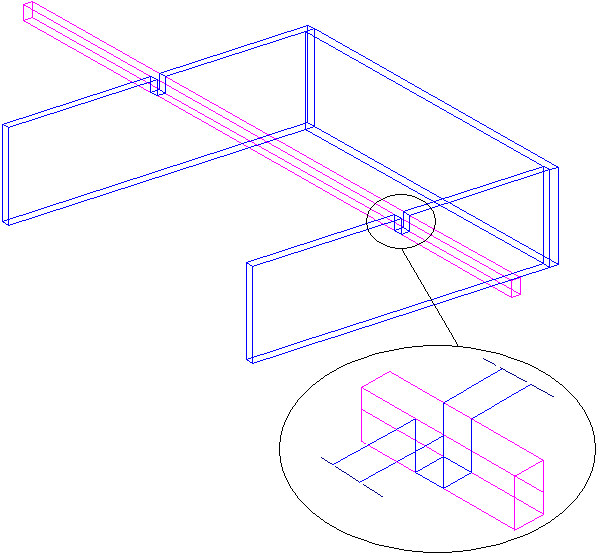

Элементы с более низким значением приоритета обрезаются, при подгонке к элементам с более высоким приоритетом. Элементы с высоким приоритетом не изменяются. На рисунке ниже показано место сопряжения стены с приоритетом 30 и балки с приоритетом 50. Приоритет балки выше, поэтому стена будет обрезана по балке.

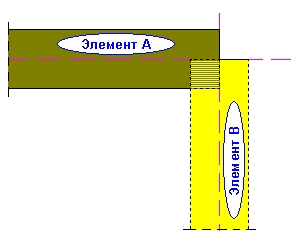

Если элементы имеют одинаковое значение приоритета, то созданный ранее элемент обрабатывается как элемент с более высоким приоритетом. Это правило иллюстрируется ниже для двух стен.
|
Элемент A определен первым  |
Элемент B определен первым  |
