Диалоговое окно Изменение параметров чертежа позволяет изменять значения параметров для чертежей, созданных для модели конструкции (план фундаментов, план этажа, вертикальный разрез, фасадный вид и 3D вид).
Для того, чтобы открыть диалоговое окно необходимо сначала выбрать чертеж на закладке Позиции Инспектора объектов, а затем щелкнуть правой кнопкой мышки и выбрать из контекстного меню опцию Свойства. Открывается диалоговое окно Изменение параметров чертежа, где можно определить такие же параметры, что и в диалоговом окне Рабочие настройки / Чертежи, за исключением подпунктов Вертикальный разрез и Фасадный вид.

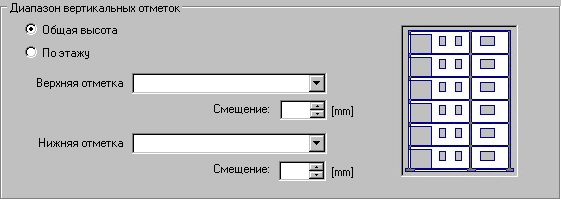

Закладка Создание для изменения вертикального разреза и фасада.
Вертикальный разрез через конструкцию и фасадный вид конструкции могут быть сделаны для:
|
Всей высоты конструкции  |
Выбранного этажа (выбранных этажей) здания  В этом случае задаются следующие параметры: Верхняя отметка (верхний этаж со смещением, если необходимо), т.е. верхний предел разреза Нижняя отметка (нижний этаж со смещением, если необходимо), т.е. нижний предел разреза. Устанавливается следующее знаковое соглашение для значения смещения (это относится к обоим пределам этажа):  |
Закладка Определение для изменения плана фундаментов
План фундаментов может быть выполнен для:
- всех этажей в модели конструкции (эта опция настроена по умолчанию).
- выбранных этажей модели конструкции, находящихся в списке всех этажей (этажи сортируются в списке). Эта опция позволяет получать отдельные чертежи фундаментов для отдельных этажей.
Для получения изменений на плане фундаментов, например, после выбора этажей, которые должны быть включены в этот план, необходимо обновить план фундаментов.
