С помощью этой опции можно указывать основные параметры программы Autodesk AutoCAD Structural Detailing.
Она доступна:
- меню: Строительные чертежи > Рабочие настройки;
- из ленты: ASD - Модель > Настройки > Рабочие настройки;
- на панели инструментов: Инструменты > Рабочие настройки
; - командная строка: RBCX_JOB_PREF.
Диалоговое окно Рабочие настройки состоит из двух частей:
- Слева находится дерево выбора, в котором выбирают нужный раздел:
Элементы
Размерные линии
Чертежи
- На правой панели отображаются параметры выбранного раздела.
Диалоговое окно содержит следующие кнопки:
- По умолчанию – значения параметров рабочих настроек сохраняются для использования по умолчанию;
- Сохранить - текущее состояние параметров рабочих настроек сохраняются под указанным именем;
- Удалить - набор рабочих настроек, сохраненных под текущем именем, удаляется.

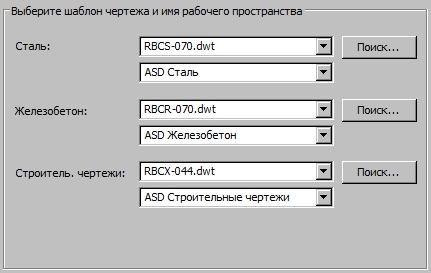

Рабочий шаблон для модулей Autodesk AutoCAD Structural Detailing и имен рабочих плоскостей (таких как ASD или ASD Классический) можно выбирать в диалоговом окне программы AutoCAD Настройка на закладке Structural Detailing в разделе Общие настройки.
Назначенные некоторым странам шаблоны приведены в следующей таблице:
|
СТРАНА |
ДОСТУПНЫЕ ШАБЛОНЫ – ФАЙЛЫ DWT |
||
|---|---|---|---|
|
ЖЕЛЕЗОБЕТОН |
СТАЛЬ |
СТРОИТЕЛЬНЫЕ ЧЕРТЕЖИ |
|
|
Австралия |
RBCR-061 |
|
|
|
Австрия |
RBCR-043 |
RBCS-043 |
|
|
Бельгия |
RBCR-032 |
|
|
|
Дания |
RBCR-045 |
|
|
|
Финляндия |
RBCR-058 |
|
|
|
Франция |
RBCR-033 |
RBCS-033 |
RBCX-033 |
|
Германия |
RBCR-049 |
RBCS-049 |
|
|
Исландия |
RBCR-004 |
|
|
|
Индия |
RBCR-091 |
|
|
|
Италия |
RBCR-039 |
RBCS-039 |
RBCX-039 |
|
Нидерланды |
RBCR-031 |
|
|
|
Новая Зеландия |
RBCR-064 |
|
|
|
Норвегия |
RBCR-047 |
|
|
|
Польша |
RBCR-048 |
RBCS-048 |
RBCX-048 |
|
Португалия |
RBCR-035 |
|
|
|
Румыния |
RBCR-040 |
|
RBCX-040 |
|
Россия |
RBCR-070 |
RBCS-070 |
|
|
Сингапур |
RBCR-065 |
||
|
Южная Африка |
RBCR-027 |
|
|
|
Испания |
RBCR-034 |
|
|
|
Швеция |
RBCR-046 |
|
|
|
Украина |
RBCR-079 |
RBCS-079 |
|
|
Великобритания |
RBCR-044 |
RBCS-044 |
RBCX-044 |
|
США |
RBCR-001_metric RBCR-001 |
RBCS-001 |
|
Чтобы изменить чертежный шаблон, используют закладку Строительные чертежи, которая открывается при запуске модулей Autodesk AutoCAD Structural Detailing - Reinforcement (при експорте строительных чертежей в Autodesk AutoCAD Structural Detailing - Reinforcement).
