Стена. Высотные параметры

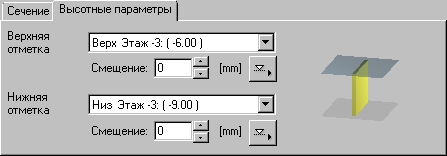

На закладке Высотные параметры в диалоговом окне Стена. Создание можно указать местоположение стены в активном этаже.

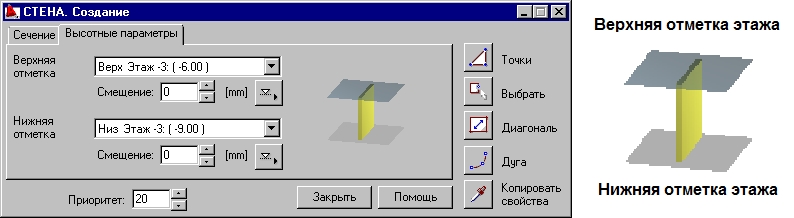

Опции в данном диалоговом окне позволяют назначить отметки (верхнюю и нижнюю) для созданной стены. Списки Верхняя отметка и Нижняя отметка включают все отметки активного этажа здания; вертикальное положение стены в здании задается выбором плоскости для которой должны быть заданы верхняя и нижняя лицевые поверхности стены (напр. Верх - Этаж 2, Низ - Этаж 2).

При определении вертикального положения стены, пользователь может задать дополнительные параметры (смещение от верхней или нижней отметки этажа) в редактируемом поле Смещение. Если смещение равно нулю, то линия вставки совпадает с верхней или нижней плоскостью этажа. Чтобы выбрать горизонтальную кромку элемента, определяющую величину смещения, щелкните элемент .

Прим.: Существует возможность создавать стену заданием только, например, нижней отметки этажа (тогда верхняя и нижняя отметки стены принимают значение, напр. Низ - Этаж 2). Высота стены задается значением по умолчанию.

Принимается следующее знаковое соглашение для значения смещения (это относится и к нижней и к верхней отметкам этажа):
