Опция предназначена для создания колонн в модели конструкции как в трехмерном виде, так и на плоскости. Колонны вставляются на горизонтальном плане данного этажа (на виде сверху).

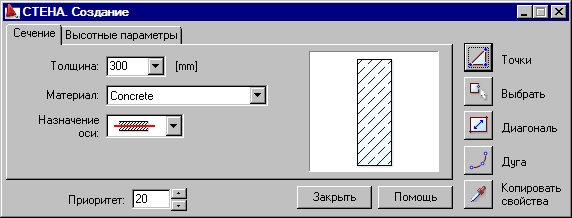

Диалоговое окно Стена. Создание доступно:
- в меню: Строительные чертежи > Создать > Стена;
- из ленты: ASD - Модель > Элементы > Стена;
- на панели инструментов: Создать > Стена
; - командная строка: RBCX_DEF_WALL.
Далоговое окно состоит из таких закладок.
В поле Приоритет вводят значение приоритета перекрывания (при подгонке с обрезкой) налагающихся друг на друга элементов.
Правая часть диалогового окна содержит несколько иконок, которые используются для выбора графического способа создания балки.
Стена может быть создана как:
- дрямолинейная стена
- путем задания начальной и конечной точек стены на плане этажа; - дугообразная стена
- путем задания трех последовательных точек дуги на плане этажа (см. также: определение параметров дуговых элементов – Рабочие настройки > Опции); - стена, состоящая из сегментов – создается путем указания диагонали; стены будут созданы по периметру прямоугольника, заданного при помощи диагонали.
Чтобы преобразовать дуги и незамкнутые полилинии в стены, щелкают на иконку
;
Копировать свойства
- используется для копирования параметров созданной ранее стены.
