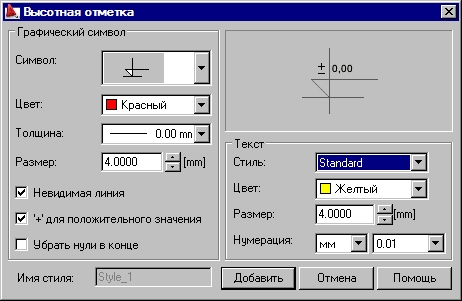

Это диалоговое окно используется для создания нового или изменения существующего стиля отметок.
Чтобы открыть диалоговое окно Высотная отметка:
- в диалоговом окне Стили символов в разделе Символ выбирают пункт Высотная отметка;
- нажимают на кнопку Новый или Изменить.
Для высотной отметки задают такие параметры:
- Поле Графический символ содержит параметры символов, обозначающих уровни на чертеже: тип, цвет и размер символа, а также толщину его линии.
-
Выносная линия – если включена эта опция, то кроме отметки, на чертеже будет находиться вспомогательная линия, соединяющая отметку с уровнем элемента железобетонной конструкции; если эта опция выключена, отметка будет показана без дополнительных линий;
-
‘+’ для положительного значения – если включена эта опция, то к цифровому значению отметки большей нуля добавится символ ‘+’; если эта опция выключена, положительная отметка будет представлена без дополнительного знака;
-
Убрать нули в конце - если включена эта опция, то если в десятичных дробях есть нули в конце числа (один или больше), то эти нули будут отброшены (например, вместо числа12.2300 будет показано число 12,23).
-
- Опции в поле Teкст используются для описания отметки. Здесь могут быть заданы следующие параметры: стиль, цвет и размер шрифта. Кроме того, можно задать единицу измерения отметок и точность округления (количество знаков после запятой).
- Для добавления новой отметки указывают имя описания стиля отметки (в поле Имя стиля) и нажимают на кнопку Добавить.
