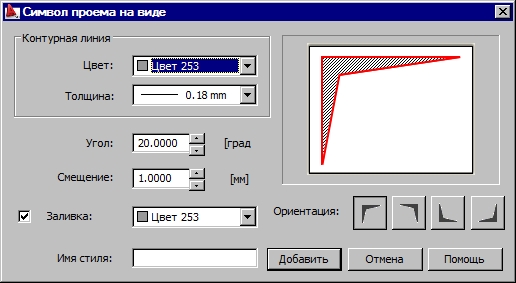

Это диалоговое окно используется для создания нового стиля или изменения существующего символа отверстия на виде.
Чтобы открыть диалоговое окно Символ проема на виде:
- в диалоговом окне Стили символов в разделе Символ выбрать пункт символ проема на виде;
- нажимают на кнопку Новый или Изменить.
В поле Контурная линия определяют цвет и толщину линии.
Дополнительные параметры:
- Угол - см. рисунок ниже;
- Смещение - см. рисунок ниже;
- Заливка - в списке выбирают цвет;
- Ориентация -
,
,
или
.
Для добавления нового символа отверстия указывают имя стиля символа отверстия в поле Имя стиля и нажатия на кнопку Добавить.
