Детализация

Выберите параметр "Детализация" в дереве диалогового окна Рабочие настройки, чтобы отобразить следующие вкладки в правой части диалогового окна.

1. Вкладка "Общие параметры"


   Укажите имя и масштаб чертежа в верхней части окна.

   Ниже можно определить параметры описания. Если выбран параметр "Описание чертежа", то становятся доступными следующие параметры:

   • "Описание чертежа" – позволяет определить описание детализации и указать цвет, стиль и размер описания.

   • "Положение описания" - определяет место описания на подробном чертеже. Доступно несколько положений (над или под чертежом, справа, слева или по центру) и значений расстояния между описанием и чертежом.

   Прим.: Если выбран параметр "Описание чертежа", то на панели "Инспектор объектов" и на созданном чертеже отобразится имя чертежа. Если этот параметр отключен, то имя чертежа отобразится только в инспекторе объектов.

2. Вкладка "Разрывы"



   Эти функции используются для определения параметров представления разрывов элементов модели конструкции на подробном чертеже:

   • "Без линии разрыва" – при выборе этого параметра линии разрыва не будут отображаться (параметры этой вкладки будут недоступны)

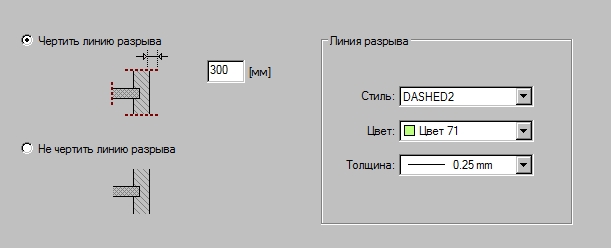

   • "Чертить линию разрыва" – при выборе этого параметра линии разрыва будут отображаться. На этой вкладке будут доступны следующие параметры:

     стиль линии, цвет, толщина и длина линии, находящейся за пределами элемента модели.
