Список поперечных сечений

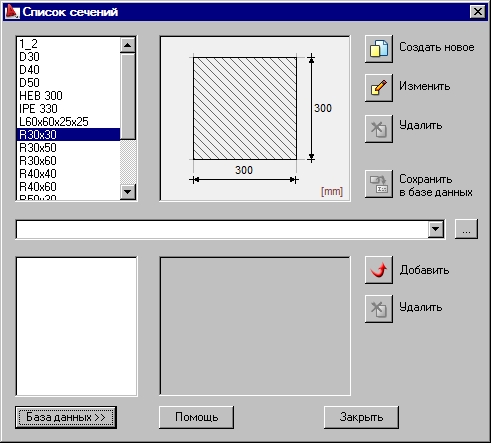

С помощью диалогового окна "Список: сечений"

• определяют новую форму сечения, используя основные механизмы программы AutoCAD;
• открывают внешние базы данных сечений (такие как базы данных Robot ) и используют совмещенные сечения в Autodesk AutoCAD Structural Detailing - Formwork Drawings
• сохраняют выбранные сечения в базе данных (файл *.xml).

Прим.: Как показано, диалоговое окно раскрывается и внизу на дополнительном поле отображаются опции, которые используются для добавления сечений из выбранной базы данных. Чтобы свернуть или развернуть диалоговое окно, нажимают на кнопку База данных.

В верхней левой части диалогового окна содержится список созданных поперечных сечений элементов конструкции. Эти сечения будут представлены в списках выбора поперечных сечений элементов. При выборе сечения из списка, появляется схематический чертеж размерами, характеризующими сечение.

В диалоговом окне используются иконки.

	Создать новое - открывается диалоговое окно Определение сечения, в котором определяют новое поперечное сечение. Сечение добавляется к списку доступных в текущем проекте сечений.
	Изменить - открывается диалоговое окно Изменение сечения, где можно изменять параметры выбранного сечения (например, имя или размеры).
	Удалить - выбранное сечение удаляется из списка доступных в проекте.
	Сохранить в базе данных - сечение сохраняется во внешнем файле базы данных.

Эта часть диалогового окна включает:

• поле для выбора базы данных поперечных сечений (файл формата *.xml) или просмотра файла, не имеющегося в списке;
• список поперечных сечений в базе данных;
• схематические чертежи типов сечений и их размеры.

Чтобы добавить сечение из базы данных в список доступных в программе Autodesk AutoCAD Structural Detailing - Formwork Drawingsсечений, щелкают на (Добавить). Сечение будет добавлено в список в верхней левой части диалогового окна.

Прим.: Все базы данных сечений, используемые в Robot, могут быть перенесены в программу Autodesk AutoCAD Structural Detailing - Formwork Drawings.
