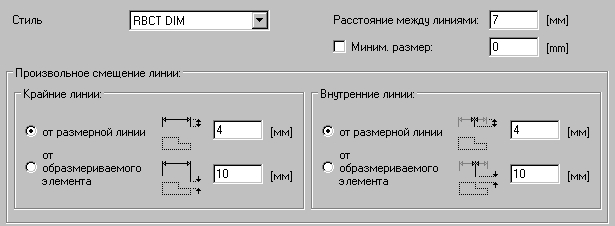

Параметры размерных линий можно указать в диалоговом окне Рабочие настройки.
- Стиль простановки размеров - выбирается из списка стилей, заданных с помощью инструментов программы AutoCAD (Примечание: стиль обязательно надо выбрать);
- Расстояние между линиями (см. рисунок ниже);
- Минимальный размер - это размер указывает на минимальную величину, измеряемую на распечатке. Размерность не будет отображается, если ее величина на распечатке будет меньше заданного значения (это относится к простым и групповым размерным линиям).

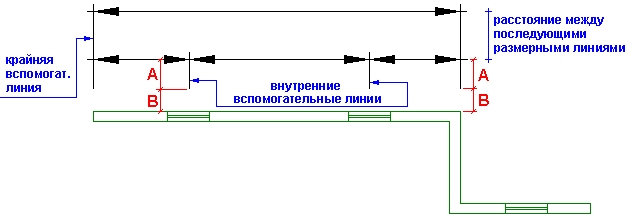

- смещение произвольных линий от размерной линии (значение A на рисунке ниже) или от образмериваемого элемента (значение B на рисунке ниже).
В данном диалоговом окне могут быть заданы следующие параметры размерных линий:
