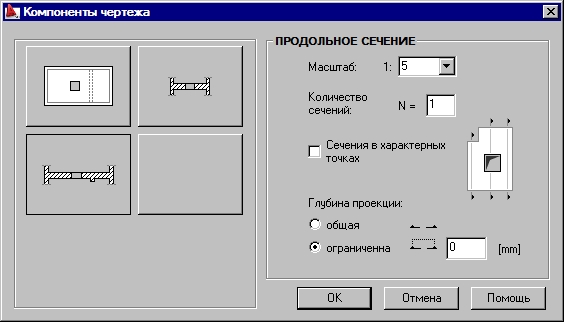

Компоненты чертежа

В данном диалоговом окне указываются чертежи, которые будут создаваться для выбранных типов элементов конструкции, и их масштаб.

Чтобы открыть диалоговое окно "Компоненты чертежа", щелкните значок создания чертежа в диалоговом окне Компоновка чертежа.

Содержание диалогового окна зависит от типа элемента конструкции, для которого оно открывается:

Балка	Возможно создание следующих чертежей: Вид спереди (фасад) Параметры: Масштаб вида Вид сверху Параметры: Масштаб вида Поперечное сечение Параметры: Масштаб вида Количество сечений в балке Глубина сечения: - полная (сечение через всю балку); - ограниченная указанным значением. Если выбран параметр "Сечения в характерных точках", то будут созданы чертежи сечений балки, связанные с дополнительными точками (например, с проёмами, примыкающими балками и т.д.).
Колонна	Возможно создание следующих чертежей: Вид спереди (фасад) Параметры: Масштаб вида Вид сбоку Параметры: Масштаб вида или Поперечное сечение (несколько сечений устанавливаются горизонтально/вертикально друг рядом с другом) Параметры: Масштаб вида Количество сечений в колонне Глубина сечения: - полная (сечение, проходящее через всю колонну); - ограниченная указанным значением. Если выбран параметр "Нижнее сечение колонны" и "Верхнее сечение колонны", то создаются чертежи сечения колонны, расположенного выше или выше указанной колонны. Сечения колонны могут отображаться в один ряд (горизонтально) или в один столбец (вертикально друг под другом).
Отдельный фундамент	Возможно создание следующих чертежей: Вид сверху Параметры: Масштаб вида Вид спереди Параметры: Масштаб вида Вид сбоку Параметры: Масштаб вида или Продольное или поперечное сечение Параметры: Масштаб вида Глубина сечения: - полная (сечение проходит через весь фундамент); - ограниченная указанным значением.
Стена	Возможно создание следующих чертежей: Вид спереди (фасад) Параметры: Масштаб вида Вид сверху Параметры: Масштаб вида или Продольное или поперечное сечение Параметры: Масштаб вида Количество сечений в стене Глубина сечения: - полная (сечение проходит через всю стену); - ограниченная указанным значением. Если выбран параметр "Сечения в характерных точках", то будут созданы чертежи сечений стены, связанные с дополнительными точками (например, с проёмами, примыкающими балками и т.д.).
Ленточный фундамент	Возможно создание следующих чертежей: Горизонтальное или вертикальное сечение Параметры: Масштаб вида Глубина сечения: - полная (сечение проходит через весь ленточный фундамент); - ограниченная указанным значением. Вид спереди (фасад) Параметры: Масштаб вида
Плита перекрытия	Возможно создание следующих чертежей: Вид сверху Параметры: Масштаб вида или Продольное или поперечное сечение Параметры: Масштаб вида Количество сечений в перекрытии Глубина сечения: - полная (сечение проходит через все перекрытие); - ограниченная указанным значением. Если выбран параметр "Сечения в характерных точках", то будут созданы чертежи сечений перекрытия, связанные с дополнительными точками (например, с проёмами или точками на кромке перекрытия с неправильной формой).
Фундаментная балка	Возможно создание следующих чертежей: Вид спереди Параметры: Масштаб вида Вид сверху Параметры: Масштаб вида Поперечное сечение Параметры: Масштаб вида Количество сечений в фундаментной балке Глубина сечения: - полная (сечение проходит через всю фундаментную балку); - ограниченная указанным значением. Если выбран параметр "Сечения в характерных точках", то будут созданы чертежи сечений балки, связанные с дополнительными точками (например, с изменением сечения балки).
Плитный фундамент	Возможно создание следующих чертежей: Вид сверху Параметры: Масштаб вида или Продольное или поперечное сечение Параметры: Масштаб вида Количество сечений в плитном фундаменте Глубина сечения: - полная (сечение проходит через весь фундамент); - ограниченная указанным значением. Если выбран параметр "Сечения в характерных точках", то будут созданы чертежи сечений фундамента, связанные с дополнительными точками (например, с точками на кромке перекрытия с неправильной формой).
Лестница	Возможно создание следующих чертежей: или Вид сверху и вид сбоку Параметры: Масштаб вида Поперечное сечение Параметры: Масштаб вида Количество сечений в лестнице Глубина сечения: - полная (сечение проходит через всю лестницу); - ограниченная указанным значением.
Кольцевая балка	Возможно создание следующих чертежей: Вид спереди (фасад) Параметры: Масштаб вида Поперечное сечение Параметры: Масштаб вида Глубина сечения: - полная (сечение проходит через всю кольцевую балку); - ограниченная указанным значением.
Перемычка	Возможно создание следующих чертежей: Вид спереди (фасад) Параметры: Масштаб вида Поперечное сечение Параметры: Масштаб вида Количество сечений в перемычке Глубина сечения: - полная (сечение проходит через всю перемычку); - ограниченная указанным значением.
Группа	Возможно создание следующих чертежей: Вид спереди (фасад) Параметры: Масштаб вида Вид спереди Параметры: Масштаб вида Вид сверху Параметры: Масштаб вида Вертикальное сечение Параметры: Масштаб вида Количество сечений в группе Глубина сечения: - полная (сечение проходит через всю группу); - ограниченная указанным значением. Если выбран параметр "Сечения в характерных точках", то будут созданы чертежи сечений группы, связанные с дополнительными точками (например, с изменением сечения балки). Горизонтальное сечение Параметры: Масштаб вида Количество сечений в группе Глубина сечения: - полная (сечение проходит через всю группу); - ограниченная указанным значением. Если выбран параметр "Сечения в характерных точках", то будут созданы чертежи сечений группы, связанные с дополнительными точками (например, с изменением сечения балки).

Если для выбранной компоновки чертежа и выбранного типа элемента конструкции отображается пустой значок, то это означает, что поле не содержит чертежа.
