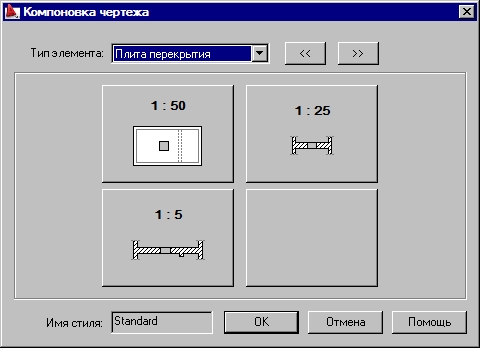

В данном диалоговом указываются чертежи, которые будут создаваться для выбранных типов элементов конструкции и их масштаб.
Открытие диалогового окна "Компоновка чертежа":
- В диалоговом окне Диспетчер шаблонов чертежа перейдите к разделу "Компоненты чертежа" и выберите элемент "Компоновка чертежа".
- Нажмите кнопку "Создать" или "Изменить".
В поле "Имя стиля" введите имя для стиля компонента и нажмите кнопку "Сохранить" (это возможно только при создании стиля, но не при изменении существующего).
Для отдельных типов элементов конструкции чертежи создаются в указанной компоновке и в определенном масштабе:
| Балка |
|
| Колонна |
|
|
Отдельный фундамент |
|
|
Стена |
|
|
Ленточный фундамент |
|
|
Плита перекрытия |
|
|
Фундаментная балка |
|
|
Плитный фундамент |
|
|
Лестница |
|
|
Кольцевая балка |
|
|
Перемычка |
|
|
Группа |
|
. Если для выбранной компоновки чертежа и выбранного типа элемента конструкции отображается пустой значок, то это означает, что поле не содержит чертежа.
Щелкните значок создания чертежа, чтобы отобразить Компоненты чертежа.
