После выбора ‘особого’ армирования открывается диалоговое окно Особое армирование, представленное ниже на рисунке.
При создании стержня в диалоговом окне определяется следующее:
- диаметр стержня (по умолчанию принимается последний введенный диаметр в диалоговом окне);
- защитный слой (принимается по умолчанию последнее значение, определенное в диалоговом окне);
- в поле Параметры формы – длина участка арматуры (размер перпендикулярный плоскости чертежа).

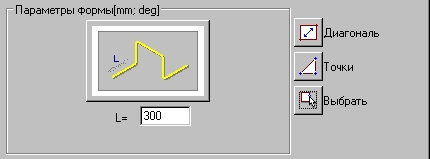

При формировании особой арматуры в правой части диалогового окна доступны следующие иконки:
Диагональ – функция используется для назначения прямоугольной области путем задания диагонали. Диалоговое окно закрывается; при перемещении курсора арматура отображается динамически. Командная строка
Первая угловая точка
Второй угол или [Ориентация / Защитный слой],
где:
первый угол - указывает начальную вершину прямоугольника, в пределах которого должна быть определена арматура;
второй угол – указывает вторую вершину прямоугольника (по диагонали прямоугольника), в пределах которого должна быть определена арматура;
ориентация - поворот (изменение положения) арматуры в пределах контура; указывает положение открытого участка стержня;
место – изменение положения арматуры по отношению к объекту (опалубка);
Точки – функция, которая позволяет назначать арматуру путем задания особых положений точек привязки арматуры. Командная строка
Выберите первую точку;
Выберите вторую точку или [Защитный слой];
Выберите третью точку или [Защитный слой],
где:
первая, вторая и третья точки – последовательные точки привязки арматуры (см. Чертеж ниже);
защитный слой – определяет значение защитного слоя для отдельных участков арматуры;
Выбор – используется для прямого указания на контур объекта. При выборе этой опции диалоговое окно закрывается, курсор приобретает форму квадрата (см. команду ACAD ‘копировать’ – стадия выбора объекта при копировании). При выборе любой точки объект ACAD отображается на экране, и хомут вычерчивается в пределах указанного объекта. Командная строка
Выберите объект
Ориентации
где:
объект – контур прямоугольной формы;
ориентация – поворот (изменение положения) арматуры внутри контура; указывает на положение открытого участка стержня.
