Опция позволяет создавать отдельные арматурные стержни, применяемые в различных ЖБ элементах конструкций (например, зигзагообразную арматуру, арматуру для консолей, монтажные петли). Опция доступна:
- в меню: Армирование > Особое армирование;
- из ленты: ASD - Железобетон > Определение арматуры > Особое армирование;
- на панели инструментов: Назначение - стержни > Особое армирование;
- командная строка: RBCR_DEF_BARLIBSPECIAL.

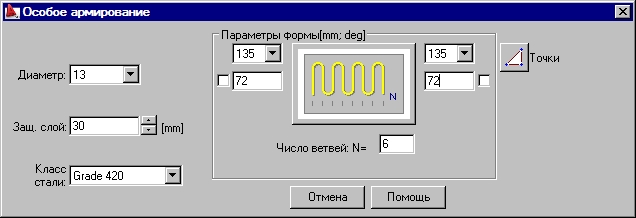

При выборе данной опции открывается такое диалоговое окно.
Его можно условно разделить на три основные части.
- Слева находится основная информация о диаметре арматуры, защитном слое и классе стали, принятых из параметров настройки.
- В средней части окна находятся параметры выбранного типа особой арматуры. Если дважды щелкнуть левой кнопкой мышки по рисунку с арматурой, то появится диалоговое окно, в котором можно будет выбрать нужный тип арматуры. Каждому типу арматуры соответствует свой набор опций и параметров.
- правая часть диалогового окна включает несколько иконок, которые используются для выбора режима графического определения арматуры. Число иконок зависит от выбранного типа особой арматуры. Нажимая на любую из иконок, определяют режим графического интерфейса, согласно которого определяется особый характер области. Примечание: Только после выбора одной из иконок стержни могут быть созданы в графическом окне программы.
В программе доступны следующие типы особой арматуры:
- трехмерная арматура, нарисованная на плоском чертеже: арматура карниза, армирование ворот и спиральная для элементов железобетонных конструкций круглого поперечного сечения,
- монтажные петли;
- остальные типы арматуры: зигзагообразная, дугообразная, вертикальной хомут.
После определения формы арматуры программа открывает диалоговое окно Описание арматуры для выбора элементов описания арматуры. Арматурные стержни могут быть также определены посредством команд, доступных в программе.
