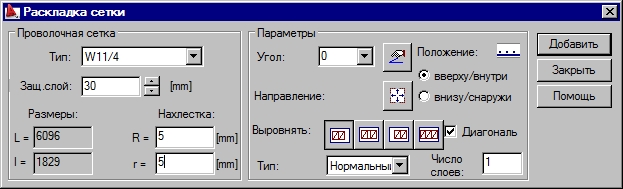

Диалоговое окно, показанное на рисунке ниже, отображается на экране после выбора автоматического режима раскладки и нажатия на кнопку OK в диалоговом окне Раскладка по поверхности. Проволочная сетка.
Опции, содержащиеся в диалоговом окне, применяются для параметризации раскладки в заданной области.
- В поле Проволочная сетка можно выбрать из списка нужный тип проволочной сетки. Содержимое списка зависит от выбранных в диалоговом окне Рабочие настройки железобетонных норм (также, как и с арматурными стержнями). Как только выбрана проволочная сетка, поля автоматически заполняются данными из файла fabric_xxxx.mdb (где xxxx замещается именем базы данных проволочной сетки) в папке DATA. Прим.: Имеется возможность изменить базу данных проволочных сеток или добавить пользовательские типы проволочных сеток в файл базы данных. Новым записям нужно давать такое же описание, как уже существующим):
защитный слой проволочной сетки;
L и l – общие размеры листа проволочной сетки (размеры можно только уменьшать, но не увеличивать);
R и r - нахлестка; эти размеры относятся к данной проволочной сетке и сохраняются в базе данных проволочной сетки;
- в поле Параметры раскладки могут быть определены следующие опции:
- Угол – список, содержащий значения угла (значение угла может быть изменено); при нажатии на иконку
можно считать значение угла наклона указанного контура непосредственно с чертежа. - Направление - указывает сторону контура, откуда начнется раскладка проволочных сеток; при нажатии на
можно изменять направление раскладки; сторону, откуда начнется раскладка будет обозначена на чертеже знаком
. - Выровнять – определяет сторону, по отношению к которой будет выравнена генерируемая проволочная сетка:
выравнивание по первому краю;
- при выборе этой опции одно поле редактирования для определения нахлестов проволочных сеток становится недоступным; это означает, что длины нахлестов будут автоматически увеличены таким образом, чтобы проволочные сетки выравнивались по обоим краям без необходимости обрезать их листы.
выравнивание по второму (противоположному) краю;
выравнивает по всем краям; при выборе этой опции поля редактирования нахлестов проволочных сеток становятся недоступными. - При выборе опции Раскос положение раскосов в раскладке проволочных сеток изменяется (если раскосы показаны на раскладке).
- Число слоев - информация необходима только для спецификации проволочных сеток.
- Положение (вверху/внутри, внизу/снаружи) – параметры, описывающие положение проволочной сетки; они влияют на графическое представление проволочных сеток.
- Группировать - при выборе этой опции проволочные сетки с одинаковыми параметрами, расположенные рядом друг с другом (то есть, краями друг друга) будут представлены как один объект; эта операция предназначена для прозрачности и понятности всего чертежа.
- Тип – в этом списке доступны такие типы:
- нормальный тип, он показан на рисунке ниже;
-

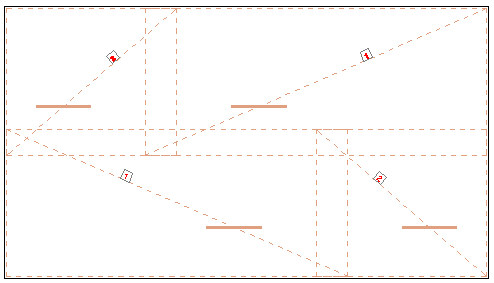

со смещением и с разворотом - проволочные сетки смещаются относительно друг друга на половину длины (чтобы избежать концентрации нахлестов нескольких проволочных сеток в одном месте). См. рисунки ниже.

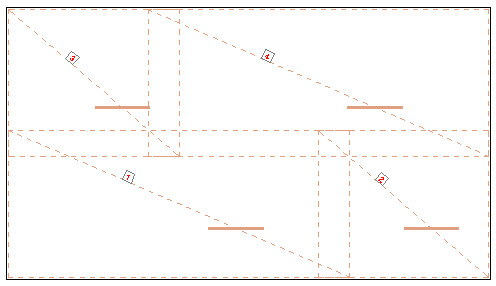

o с разворотом

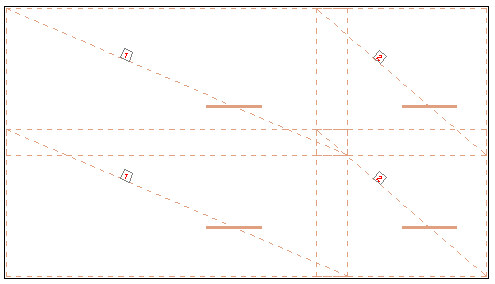

o со смещением
- нормальный тип, он показан на рисунке ниже;
- Угол – список, содержащий значения угла (значение угла может быть изменено); при нажатии на иконку

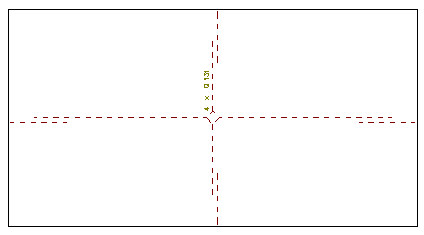

Также имеется возможность упрощенного представления проволочных сеток; на рисунке ниже показан упрощенный метод представления сгенерированной проволочной сетки.
