Раскладка по поверхности - проволочные сетки

Опция позволяет выполнять раскладку проволочных сеток на плоских контурах (например, плитах). Опция доступна:

Прим.: Рассчитывается общее количество проволочных сеток (панелей). Обрезки, которые получаются при обрезке проволочных сеток в спецификациях арматуры не учитываются.
Прим.: В программе доступны базы данных проволочных сеток (*.mdb файлы), применяемые для поверхностной раскладки. Например, имя файла с британскими нормами - fabric_BS.mdb (после слова ‘fabric’ добавляется название норм, выбранных в диалоговом окне Рабочие настройки). Файлы баз данных доступны в папке DATA. Базы данных проволочных сеток можно изменять, чтобы присмособить параметры проволочных сеток под работу.

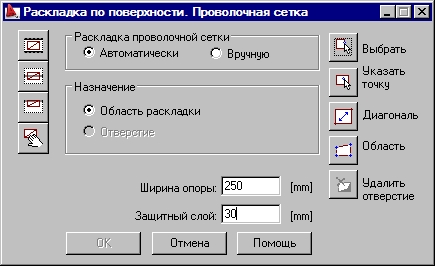

Как только выбрана опция Раскладка проволочной сетки, на экране отображается диалоговое окно, показанное на рисунке ниже.

Прим.: Заданный контур является общим для генерирования раскладки арматурных стержней и раскладки проволочной сетки (раскладка стержня может быть выполнена в контуре для проволочной сетки и наоборот).

Диалоговое окно можно разделить на три основные части:

  1. На левой стороне находятся четыре кнопки, которые определяют тип раскладки:

    Раскладка A – раскладка проволочной сетки в пределах пролета (в пределах назначенного контура, например, пролета плиты или стены);

    Раскладка B – раскладка проволочной сетки над промежуточной опорой (по отношению к оси опоры);

    Раскладка C – раскладка проволочной сетки над крайней опорой (вдоль края опоры);

    Раскладка D – произвольный способ раскладки проволочной сетки (без необходимости определения контура) без обрезания проволочной сетки.

    В программе доступны два режима определения поверхностной раскладки:
    • автоматический режим – указанный контур находится автоматически, и проволочные сетки обрезаются под контур;
    • ручной режим – проволочные сетки раскладываются вручную и урезаются автоматически под контур.

    Для обоих методов в программе доступны идентичные способы раскладки (см. ниже).

  2. В средней части диалогового окна находятся параметры, которые являются необходимыми для определения выбранного типа раскладки.
    • Раскладка A

      Верхняя часть диалогового окна содержит опции, используемые для определения раскладки области или отверстий; кроме того, имеются поля редактирования, которые позволяют назначать значения ширины опоры и защитного слоя для проволочной сетки.

      При назначении контура раскладки арматуры опция Oтверстие недоступна, а опция Раскладка активна и выбрана. Как только определение контура закончено, и выбрана опция Oтверстие, то опция Раскладка становится недоступной, а пользователь может определить границы отверстия в пределах ранее созданного контура. Может быть свободно определено множество отверстий.

    • Раскладка B

      Можно выбрать один из следующих вариантов:

      • поле редактирования для задания ширины опоры;
      • поле редактирования для задания величины выпуска проволочной сетки за пределы опорной поверхности в обоих направлениях.
    • Раскладка C

      Можно выбрать один из следующих вариантов:

      • поле редактирования, позволяющее задавать значение защитного слоя проволочной сетки;
      • поле редактирования для задания ширины опоры;
      • поле редактирования для задания величины выпуска проволочной сетки за пределы лицевой поверхности.
    • Раскладка D

      Опции в средней части диалогового окна недоступны.

      Имеются две причины для задания ширины опор.

      • Контур, в пределах которого должна быть расставлена проволочная сетка, является внешним контуром плиты или стены. Определение ширины опоры моделирует опору (стены). В пределах опоры проволочная сетка не генерируется.
      • После определения ширины опоры программа автоматически определяет выступы для нее - при определении арматуры над опорами (раскладка B или C). Она распознается автоматически.
  3. На правой стороне диалогового окна находятся несколько иконок, которые позволяют задавать область раскладки проволочной сетки:
    • для Раскладки A

      Выбрать (прямой выбор области, определяемой как прямоугольник, многоугольник, круг или указание существующей области);

      Указать точку (указывает внутреннюю точку закрытой области; в результате этого действия определяется контур области);

      Диагональ (создается прямоугольная область, определяемая диагональю);

      Область (определение закрытой области посредством пунктирной линии);

      Удалить отверстие (удаляет ранее созданный контур отверстия);

    • для Раскладки B и C

      Выбор (выбирается непосредственно один край контура, заданный как линия или опора);

      2 Точки (указывает две точки, определяющие ось прямолинейной опоры);

      в диалоговом окне задают размеры (кроме значения защитного слоя и ширины опоры) выпуска проволочной сетки за пределы опорной поверхности;

    • для Раскладки D

      иконки не доступны. Нажав на кнопку OK, включают раскладку (без задания области).

Прим.: Если выбрана раскладка A, B или C, то необходимо задать область, в пределах которой будет расставлена проволочная сетка. Поэтому кнопка OK недоступна, пока область не будет определена. Определение области необходимо для дальнейшего определения проволочных сеток. Проволочные сетки, раскладываемые последовательно одна за другой, передвигаются к краям области или обрезаются и подгоняются к контуру области.

После нажатия на кнопку OK программа открывает диалоговое окно Раскладка проволочной сетки – ручной режим или Раскладка проволочной сетки – автоматический режим.

Нижняя часть диалогового окна будет отображать опции выбранного диалогового окна.
