Дугообразная арматура

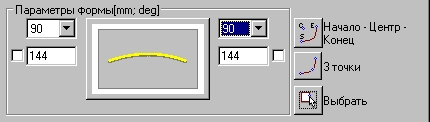

При выборе дугообразной арматуры открывается диалоговое окно Особое армирование, представленное ниже на рисунке.

При создании стержня в диалоговом окне определяется следующее:

• диаметр стержня (по умолчанию принимается последний введенный диаметр в диалоговом окне);
• защитный слой (принимается по умолчанию последнее значение, определенное в диалоговом окне);
• в поле Параметры формы – параметры анкеровки для концов арматурного стержня, т.е. угол крюка и его длина. Длину крюка можно блокировать, выбрав опцию рядом с редактируемым полем определения его длины (появляется значок ). Поле редактирования становится тогда недоступным. Если изменить характеристики стержня (длину или диаметр) с заблокированной длиной крюка, то эту длину нельзя будет изменить.

При определении дугообразной арматуры в правой части диалогового окна доступны следующие иконки:

• Начало-Центр-Конец - используется для задания дуги по трем точкам дуги: дуги, начальная точка, центр дуги и конечную точку дуги. Диалоговое окно закрывается; при перемещении курсора арматура отображается динамически.

  Командная строка

  Выберите начальную точку;

  Выберите центр дуги;

  Выберите конец дуги

  или

  Выберите центр дуги;

  Выберите начало дуги;

  Выберите конец дуги или [Угол / Длина дуги],

  где:

  начальная точка – начало дуги;

  конец дуги – конечная точка;

  центр дуги – центральная точка дуги;

  угол – величина угла дуги;

  длина – величина длины дуги;


• 3 Точки – функция, которая создает дугу при помощи трех точек, принадлежащих дуге. Диалоговое окно закрывается; при перемещении курсора арматура отображается динамически.

  Командная строка

  Выберите первую точку;

  Выберите вторую точку;

  Выберите третью точку,

  где:

  первая, вторая и третья точки являются последовательными точками, принадлежащими дуге;


• Выбрать – используется для прямого указания на объект типа дуга. При выборе этой опции диалоговое окно закрывается, курсор приобретает форму квадрата (см. команду ACAD ‘копировать’ – стадия выбора объекта при копировании). Как только какой-либо элемент выбран, объект ACAD обнаруживается на экране, и арматура вычерчивается в пределах указанного объекта.

  Командная строка

  Выберите объект

  Сторона;

  1 Крюк;

  2 Крюк;

  где:

  объект – дуга или участок полилинии;

  сторона – изменение положения арматуры по отношению к объекту (опалубке);

  1 крюк – направление изгиба крюка;

  2 крюк – направление изгиба крюка (противоположно крюку 1).
