Вертикальная петля

При выборе "вертикальной петли" (которая применяется в подпорных стенках и различных резервуарах) открывается диалоговое окно Особое армирование.

При определении стержня в диалоговом окне задается следующее:

• диаметр стержня (по умолчанию принимается последний введенный диаметр в диалоговом окне);
• защитный слой (принимается по умолчанию последнее значение, определенное в диалоговом окне);

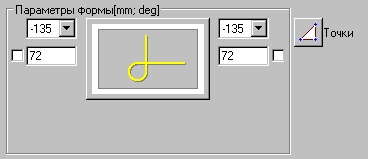

• в поле Параметры формы – параметры анкеровки для концов арматурного стержня, т.е. угол крюка и его длина. Длину крюка можно блокировать, выбрав опцию рядом с редактируемым полем определения его длины (появляется значок ). Поле редактирования становится тогда недоступным. Если изменить характеристики стержня (длину или диаметр) с заблокированной длиной крюка, то эту длину нельзя будет изменить.

При определении данного типа арматуры на правой стороне диалогового окна доступна только одна иконка - Тoчки, при нажатии на которую диалоговое окно закрывается, при этом курсор принимает форму перекрестия (см. команду ACAD ‘линия’). При определении арматуры необходимо задать три точки привязки для этого типа арматуры.

Прим.: Как только определение этого типа арматуры завершено, параметры арматурного стержня могут быть изменены (в частности радиус изгиба стержня) при помощи опции, находящейся в меню Армирование / Изменить (радиус изгиба стержня может быть изменен при действии опции Армирование/ Изменить / Диаметры изгиба).

Командная строка:

Выберите точку привязки стержня;

Выберите вторую точку стержня;

Выберите узел стержня;

Защитный слой / Сторона / Отражение,

где:

первая точка привязки, вторая, третья, как показано на рисунке;

защитный слой – задание величины защитного слоя для каждого участка арматуры отдельно;

сторона – изменение положения арматуры по отношению к объекту (опалубке);

отражение – зеркальное отражение назначенной арматуры по отношению к первому участку арматуры.
