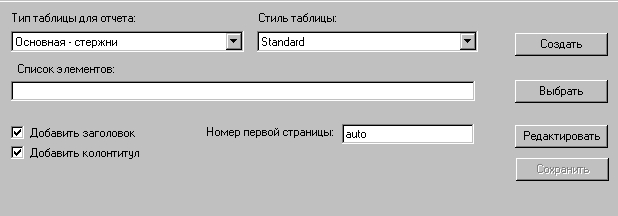

При выборе пункта Состав таблицы в диалоговом окне Формирование отчета справа появятся такие опции.
Для элементов стальных конструкций пользователь может выбрать один из следующих типов таблиц:
- спецификация материалов;
- спецификация пластин;
- спецификация профилей;
- Детали пользователя;
- ведомость элементов;
- ведомость металлоконструкций;
- список монтажных метизов;
- список обрезок;
- список болтов.
Для элементов ж/б конструкций пользователь может выбрать один из трёх типов таблиц:
- основная (арматурные стержни);
- сводная ведомость (арматурные стержни);
- детальная (арматурные стержни) – требуется выбрать графически расстановку, линейно-зависимую расстановку стержней или ввести номер позиции арматуры;
- основная (элементы); см. описание диалогового окна Диспетчер элемента;
- основная (проволочные сетки);
- сводная ведомость (проволочные сетки).
Для каждого типа таблицы пользователь может выбрать предварительно созданный стиль.
При нажатии на кнопку Создать генерируется таблица данного типа на основании текущего списка элементов (если список пустой, генерируется распечатка всей конструкции) в формате активного стиля таблицы (см: Стили таблиц).
В поле Список элементов отображаются номера элементов, включённых в таблицу. Нажатие на кнопку Выбрать закрывает диалоговые окна и даёт пользователю возможность графически выбрать элементы, которые должны быть включены в таблицу.
Нажатие на кнопку Редактировать таблицу даёт возможность пользователю указать графически таблицу, подлежащую редактированию. Изменения, внесённые в таблицу, могут быть сохранены после нажатия на кнопку Сохранить изменения.
Ниже помещены следующие опции.
- Номер первой страницы – поле, в котором пользователь может указать номер первой печатаемой страницы
- Добавить заголовок – если эта опция включена, на распечатке появится добавленный заголовок
- Добавить нижний колонтитул – если эта опция включена, на распечатке появится добавленный нижний колонтитул.
