Формирование отчета

Опция даёт возможность создания и изменения распечатки для таблиц, используемых при подготовке сводных ведомостей расхода стали.

Диалоговое окно Формирование отчета, в котором можно оформить печатный лист, доступно:

• в меню: Сталь > Спецификации > Диспетчер таблиц и в меню: Железобетон > Спецификации арматуры > Спецификация: печатать/экспортировать/редактировать;
• из ленты: ASD - Чертежи > Спецификации > Диспетчер таблиц и из ленты: ASD - Железобетон > Спецификации > Спецификация: печатать/экспортировать/редактировать;
• на панели инструментов: Главная > Диспетчер таблиц (Сталь) и Спецификация арматуры > Спецификация: печатать/ экспортировать/редактировать (Железобетон) ;
• командная строка: RBCS_LISTPRINT (Сталь) и RBCR_LIST_EXP (Железобетон).

Прим.: Если выбрать опцию автоматического обновления таблицы на закладке Structural Detailing в диалоговом окне Настройка, то спецификации арматуры в программе Autodesk AutoCAD Structural Detailing - Reinforcement будут обновлены автоматически после внесения изменений в чертеже.

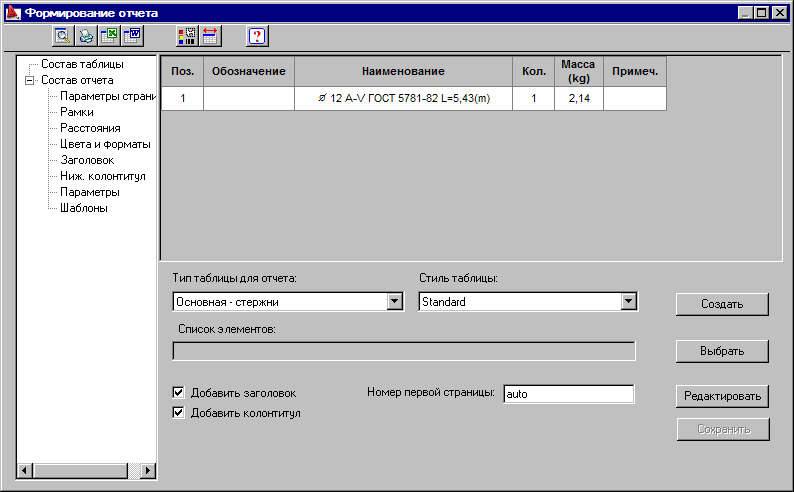

Диалоговое окно Формирование отчета может быть разделено на две основные части.

• Левая часть диалогового окна содержит «дерево» выбора (см. рис. ниже), из которого пользователь при помощи мышки выбирает одну из опций формирования печати:


  Состав таблицы

  Состав отчета

  Параметры страницы.

  Рамки

  Расстояния

  Цвета и форматы

  Заголовок

  Нижний колонтитул

  Параметры

  Шаблоны

• Справа от «дерева» выбора расположена часть диалогового окна с параметрами, относящимися к выбранной опции; диалоговое окно обновляется пользователем после выбора опции. Верхняя часть диалогового окна просматривается выбранный тип таблицы.
• В верхней части этого диалогового окна находятся такие кнопки:

  Предварительный просмотр – открывается предварительный просмотр печати таблицы; чтобы венуться, нажимают на кнопку Закрыть;

  Печать таблицы – начинается печать таблицы;

  Сохранить таблицу – открывается диалоговое окно для сохранения таблицы в MS Excel^®:

  • в файле формата *.CSV (значения, разделённые запятыми), являющийся текстовым;
  • в файле формата *.XLS (этот метод сохранения полностью передает настройки таблицы, которые можно увидеть в окне просмотра);

  Сохранить таблицу (MS Word) – открывается диалоговое окно Сохранить как, которое позволяет сохранить таблицу в файле MS Word с указанным именем;

  Сохранить графические настройки - при нажатии на эту кнопку можно сохранять текущие настройки диспетчера печати;

  Принять ширину колонки по тексту заголовка автоматически – ширина колонок таблицы подгоняется к длине шапки;

  Помощь - открывается справка.

Прим.: Autodesk AutoCAD Structural Detailing - Reinforcement доступна и другая иконка , при нажатии на которую таблица вставляется в редактируемый чертеж.

Здесь следует заметить, что хотя форма таблицы (высота ячейки, ширина столбца) зависит от созданного стиля таблицы, пользователь может свободно задавать высоту ячейки или ширину столбца.

Дополнительно, в таблице имеется контекстное меню; оно содержит следующие опции:

• ячейки – опции сгруппировать (объединяет несколько ячеек таблицы в одну) и разгруппировать;
• ориентация текста – вертикальная, горизонтальная;
• добавление или удаление колонки таблицы;
• добавление или удаление строки таблицы.

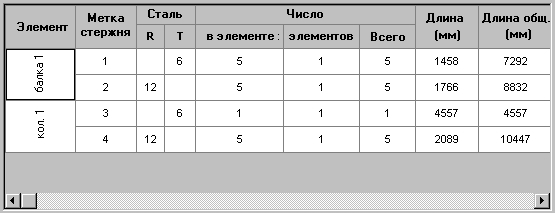

Пример таблицы после добавления в начале нового столбца, объединения нескольких ячеек и изменения ориентации текста на вертикальную проиллюстрирован на рисунке ниже; таблица содержит данные для нескольких позиций арматуры элементов конструкции.
