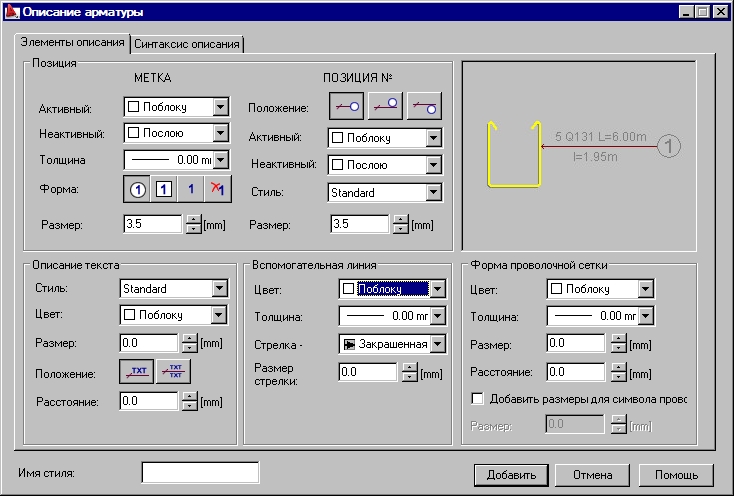

При переходе на закладку Элементы описания, открывается диалоговое окно Описание арматуры (форма проволочной сетки), где для описания определяют цвет, толщину линий, размер шрифта и форму метки.
Опции, включенные в поле Позиция, содержат основные параметры, относящиеся к метке и номеру позиции (см. чертеж ниже).
В поле позиция указывают параметры метки:
- цвет активной и неактивной позиции;
- толщину линии;
- форму метки;
- размер метки.
Во второй колонке можно выбрать параметры данного номера позиции, содержащегося в метке:
- положение по умолчанию на выноске;
- цвет активной и неактивной позиции;
- стиль шрифта;
- размер шрифта.
Активая позиция задается в диалоговом окне Описание арматуры (см. рисунок ниже). Если опция Активная включена в диалоговом окне Описание арматуры, то цвет данной позиции доступен в списке Активная. Если опция не включена, то цвет данной позиции выбирается из списка Неактивная.
Опции в поле Описание текста относятся к тексту, помещаемому между позицией (меткой) и описанием арматуры:
- стиль;
- цвет;
- размер;
- положение относительно вспомогательной линии (только выше или выше и ниже), и преобразование по вертикали по отношению к линии.
Опции в поле Вспомогательная линия позволяют задавать следующие параметры линии, соединяющей позицию с арматурой:
- цвет;
- высота;
- тип стрелки.
- размер стрелки.
Опции в поле Форма проволочной сетки позволяют задавать параметры эскиза описываемой сетки:
- цвет и толщину линии символа;
- размер символа размера;
- расстояние по горизонтали до текста описания.
В нижней части данного поля находится опция Добавить размеры к эскизу сетки. Когда эта опция включена, и описание сетки содержит ее эскиз, то размеры отдельных участков сетки показываются дополнительно на эскизе сетки (поле Размер позволяет задавать размеры).
