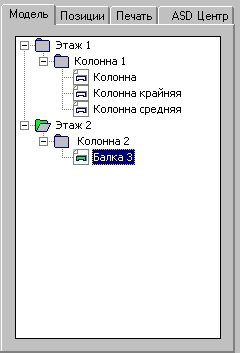

Данная закладка содержит перечень созданных элементов (отметки, группы элементов, а также элементы, принадлежащие отметкам и группам), которые описывают распределение арматурных стержней по элементам конструкции, таких как балка, колонна, отдельный фундамент и т. д.
Пользователь может обновлять, удалять и перемещать отдельные компоненты при помощи мышки. Все эти операции приводят обновлению данных в диалоговом окне Диспетчер элементов.
Контекстное меню, доступное на закладке Moдель, содержит следующие команды:
|
Для уровней и групп:
- Добавить элемент – выполняется добавление нового элемента к выбранной группе (на экране открывается диалоговое окно Новый элемент);
- Добавить группу (опция доступна только для отметки) – выполняется добавление новой группы к выбранной отметке;
- Спецификация стали - создается спецификация арматуры с сортировкой по элементам (таблица позволяет мультивыбор);
- Удалить - удаляется уровень или группа; если уровень, содержащий компоненты, удален, то компоненты останутся (как если бы уровня никогда и не было); если группу, содержащую элементы, удалить, то эти элементы могут быть включены в уровень или остаться как есть;
|
Для элементов:
- Показать элемент – размеры чертежа подстраиваются под размер экрана таким образом, чтобы видны были все его компоненты;
- Таблица стали - создается спецификация арматуры с сортировкой по элементам (таблица позволяет мультивыбор);
- Таблица колонн - составляется спецификация арматуры колонн, импортированных из Revit;
- Таблица балок - составляется спецификация балок, импортированных из Revit;
- Добавить к элементу – переключается в режим выбора, который позволяет добавлять выбранные объекты заданному элементу (как только объекты выбраны, на экране открывается диалоговое окно Диспетчер элементов);
- Удалить – элемент удаляется из списка (удаляется привязка объектов к элементу).
|
В программе Autodesk AutoCAD Structural Detailing - Reinforcement нет строго определенного правила создания элементов. Операции, которые в первую очередь, зависят от предпочтений и навыков пользователя. Элементы могут создаваться после рисования арматуры всех элементов конструкции (все одновременно) или постепенно один за другим в чертеже.
Если возникает необходимость добавить арматуру к существующему элементу, то используют команду контекстного меню Добавить к элементу, доступную для него.
