Данная опция позволяет создавать спецификации арматуры с арматурными стержнями, распределенными по элементам конструкции, таким как балка, колонна, отдельный фундамент и т.д. Опция доступна:
- в меню: Армирование > Инструменты > Диспетчер элементов;
- из ленты: ASD - Железобетон > Инструменты > Диспетчер элементов;
- на панели инструментов: Инструменты > Диспетчер элементов
; - командная строка: RBCR_CREATE_ELEMENT.
Опция – это удобный инструмент для группировки арматурных стержней поэлементно (в группы). Группировка выполняется следующим образом.
- В программе AutoCAD® или с помощью макросов опалубки элементов типовых железобетонных конструкций. Контуры конструктивных элементов создаются и арматура рисуется на чертеже. Затем при помощи команды Создать элемент арматурные стержни назначаются соответствующим элементам.
- В программе AutoCAD® или с помощью макросов опалубки элементов типовых железобетонных конструкций. Создаются контуры конструктивных элементов. Затем при помощи команды Создать элемент определяются "пустые" элементы и, наконец, рисуются стержни, которые будет вставлены в элемент.
- Макросы для генерирования элементов железобетонных конструкций. Создаются контуры элементов железобетонных конструкций со своей арматурой, а арматурные стержни автоматически назначаются соответствующим элементам.

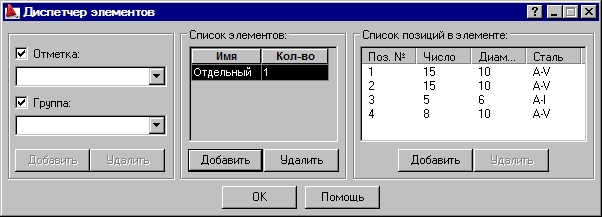

После выбора опции на экране открывается диалоговое окно, показанное ниже.
Опции, находящиеся в поле Список элементов, имеют иерархическую структуру; при создании иерархии руководствуются следующими правилами:
- в иерархии отметка является наивысшим элементом по отношению к группе;
- в рамках отметки могут быть заданы несколько групп;
- каждая группа может содержать множество элементов.
Отметка/группа создается следующим образом:
- включают опцию Отметка / Группа (появляется символ
); - вводят имя отметки и группы в соответствующее поле;
- Нажмите "Добавить".
Созданные отметки/группы могут быть удалены из списка доступных отметок/групп. Для удаления группы, выбирают имя группы, устанавливают курсор мышки в поле Группа и нажимают на кнопку Удалить.

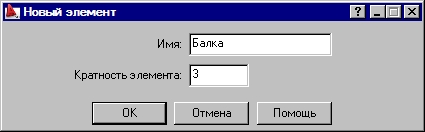

В центральной части диалогового окна, т.е. в поле Список элементов, находятся опции, которые позволяют создавать элементы в выбранной группе (и отметке). После выбора из выпадающих списков имен отметки и группы, для которых элемент будет создан, следует нажать кнопку Добавить, тогда на экране появится диалоговое окно Новый элемент.
В данном диалоговом окне нужно указать имя и номер этих элементов (или несколько элементов). При нажатии на кнопку OK указывают на чертеже объекты, которые должны принадлежать к создаваемому элементу. Можно выбирать контуры (например, балки вдоль оси сечения обозначения, марки фасада) и арматурные стержни. Если арматурных стержней на чертеже пока нет, то в созданный элемент могут быть включены только части опалубки.
Выбранные арматурные стержни вместе с элементами, определенными точно также, как описано выше, отображаются в диалоговом окне Диспетчер элементов (выбранная арматура в поле Список позиций в элементе). Имена созданных элементов автоматически добавляются на закладку Модель Инспектора объектов.
Если при создании контуров элемента выбраны арматурные стержни, то они будут введены в поле Список позиций в элементе в диалоговом окне Диспетчер элементов. Поле Список позиций в элементе используется для отображения арматурных стержней, включенных в элемент. Если элемент содержит арматурных стержней и проводов, затем стержни отображаются первой в списке, тогда как провод Ткань отображаются после их (Примечание: для провода, вместо диаметр провода "Ткань" Тип представлено).
Поле Список позиций в элементе содержит две кнопки:
- Добавить – арматурный стержень или сетка добавляется к выбранному элементу;
- Удалить – арматурный стержень или сетка удаляется из списка.
