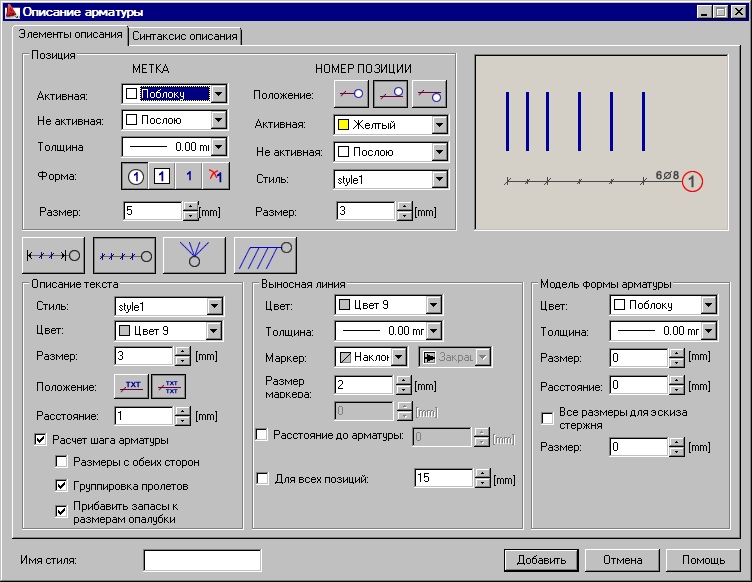

После выбора закладки Элементы описания, открывается диалоговое окно Описание арматуры (раскладка – вид элемента), представленное на рисунке ниже.
Опции, включенные в поле Позиция, содержат основные параметры, относящиеся к метке и номеру позиции (см. чертеж ниже).
В поле позиция указывают параметры метки:
- цвет активной и неактивной позиции;
- толщину линии;
- форму метки;
- размер метки.
Во второй колонке можно выбрать параметры положения числа, содержащегося в метке:
- положение выносной линии по умолчанию;
- цвет активной и неактивной позиции;
- стиль шрифта;
- размер шрифта.
Активая позиция задается в диалоговом окне Описание арматуры (см. рисунок ниже). Если опция Активная включена в диалоговом окне Описание арматуры, то цвет данной позиции доступен в списке Активная. Если опция не включена, то цвет данной позиции выбирается из списка Неактивная.
Существует 4 стиля описания раскладки, которые можно параметризировать. Для каждого из них отдельно могут быть определены характерные параметры.
|
первый стиль позволяет определение двух независимых типов маркеров (на концах выносной линии и между ними) и их размеров; опция Расстояние до арматуры недоступна |
|
второй стиль позволяет определение одного типа маркера и размера; опция Расстояние до арматуры недоступна |
|
для третьего и четвертого стиля есть поле для выбора маркера: типа стрелки и ее размера. Доступна опция Расстояние до арматуры. |
Опции в поле Описание текста относятся к тексту, помещаемому между позицией и описанием арматуры.
- Стиль
- цвет;
- Размер
- Положение относительно вспомогательной линии (только над или над и под)
- Горизонтальное расстояние до метки.
Для первых двух типов описания раскладки (линия, связывающая позицию с описываемой арматурой) можно выбрать опцию Расчет шага арматуры, с помощью которой в строку описания раскладки добавляется размер шага арматуры. Затем можно выбрать дополнительные опции, которые будут определять положение размеров, которые отображаются в панели предварительного просмотра в правом верхнем углу диалогового окна.
Опции в поле Выносная линия позволяют задавать следующие параметры линии, соединяющей позицию с арматурой: Цвет и толщина линии не меняются и не зависят от выбранного стиля.
Если опция Расстояние до арматуры активна, то это позволяет задавать расстояние между описанием арматуры и раскладкой арматуры (см. рисунок ниже). Если расстояние равно нулю, то арматурные стержни в раскладке соединяются с описанием.
Если опция Для всех позиций включена, то расстояние между описанием арматуры и ее раскладкой будет равно величине, определенной для всех позиций.
Опции в поле Модель формы арматуры используются для задания параметров эскиза описанной арматуры:
- цвета и толщины линии, образующих символ;
- размера символа;
- расстояния по горизонтали для текста описания;
- отображения размера символа, задаваемого при помощи опции Добавить размеры к эскизу стержня; если опцию включить, то в описание стержня будет включен и его размер, при этом можно будет указать размер отдельных участков арматуры.
