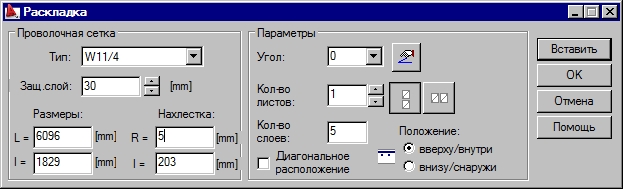

При выборе режима определения раскладки проволочных сеток вручную и нажатии на кнопку ОК в диалоговом окне Раскладка по поверхности. Проволочная сетка открывается диалоговое окно со следующим содержанием.
Опции, содержащиеся в диалоговом окне, применяются для параметризации раскладки в заданной области.
- В поле Проволочная сетка в списке выбирают нужный тип проволочной сетки. Состав списка зависит от выбранных в диалоговом окне Рабочие настройки железобетонных норм проектирования (также, как и при работе с арматурными стержнями). Как только в списке выбрана проволочная сетка, поля автоматически заполняются данными из файла fabric_xxxx.mdb file (где xxxx замещается именем базы данных проволочных сеток) в папке DATA. Прим.: Имеется возможность изменить базу данных проволочных сеток или добавить пользовательские типы проволочных сеток в файл базы данных. Новым записям нужно давать такое же описание, как уже существующим):
защитный слой проволочной сетки;
L и l – общие размеры листа проволочной сетки (размеры можно только уменьшать, но не увеличивать);
R и r - нахлестка; эти размеры относятся к данной проволочной сетке и сохраняются в базе данных проволочной сетки;
- в поле Параметры раскладки могут быть определены следующие опции:
Угол – список, содержащий значение угла (значение угла может быть изменено); выбор иконки \{bmc angl_sel.bmp\} позволяет прочитать угол наклона указанного края контура прямо с чертежа; Количество листов - эта опция используется, чтобы одновременно вставлять несколько листов проволочных сеток; если количество листов больше одного, то рядом становятся доступными две иконки:
и
(они используются для определения того, как листы должны располагаться по отношению друг к другу). Количество слоев - это информация нужна только для нужд последующей спецификации проволочных сеток. Положение (вверху/внутри, внизу/снаружи) – параметры, описывающие положение проволочной сетки. Опция влияет на отображение проволочных сеток (см. Рабочие настройки).
