Спираль

При выборе армирования в форме спирали открывается диалоговое окно Спиральная арматура.

Примечание: спираль определяется для двух типов поперечного сечения элементов железобетонной конструкции (контура): окружности и правильного многоугольника.

При определении стержня в диалоговом окне задается следующее:

• диаметр стержня (по умолчанию принимается последний введенный диаметр в диалоговом окне);
• защитный слой (принимается по умолчанию последнее значение, определенное в диалоговом окне);

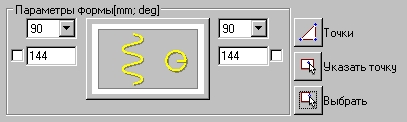

• в поле Параметры формы – параметры анкеровки для концов арматурного стержня, т.е. угол крюка и его длина. Длину крюка можно блокировать, выбрав опцию рядом с редактируемым полем определения его длины (появляется значок ). Поле редактирования становится тогда недоступным. Если изменить характеристики стержня (длину или диаметр) с заблокированной длиной крюка, то эту длину нельзя будет изменить.

Спираль – трехмерная арматура. В программе данный тип армирования определяется в плоскости чертежа. Задание спирали производится в две стадии:

• определение арматуры в пределах поперечного сечения ЖБ элемента конструкции (например, колонны);
• определение арматуры по длине ЖБ элемента конструкции.

Примечание: можно изменять шаг спирали при определении данного типа армирования.

Общая длина данного типа арматуры рассчитывается по следующей формуле:

L = C / B * p * (A + d) + длины крюков,

где (см. чертеж ниже):

L – общая длина спирали;

C – длина спирали в плане;

B – длина ветви спирали;

A – внутренний диаметр спирали;

d – диаметр стержня.

При определении спирали на правой стороне диалогового окна находятся следующие иконки:

• Точки – функция, которая позволяет задавать замкнутые области, определяя центр окружности и ее радиус (или диаметр), а также указать зону расстановки арматуры: начальную и конечную области, в пределах которой расставляется арматура (например, по длине колонны).

  Командная строка

  Определение арматуры в пределах поперечного сечения:

  Центр окружности [2Точки / 3Точки]

  Радиус окружности [Диаметр];

  Определение арматуры по длине армируемого элемента:

  Выберите первую точку;

  Выберите вторую точку [Шаг спирали],

  где:

  окружность вписывается в поперечное сечение при указании центра окружности, ее радиуса или диаметра или при определении двух или трех точек,лежащих на ней;

  первая точка – начальная точка спирали по длине железобетонного элемента;

  вторая точка – конечная точка спирали по длине железобетонного элемента;

  шаг спирали – значение шага спирали;

• Указать точку – курсором указывается точка внутри замкнутого пространства. Диалоговое окно закрывается, курсор приобретает форму перекрестия (см. команду ACAD ‘копировать’ – стадия указания начальных и конечных точек). После того, как все точки будут выбраны, устанавливается минимальный контур. Спираль определяется путем указания таких геометрических фигур, как правильный многоугольник и окружность. Для завершения операции указывают область раскладки арматуры, т.е. начало и конец области в которой арматура будет разложена (например, вдоль длины колонны).

  Командная строка.

  Определение арматуры в пределах поперечного сечения:

  Выберите внутреннюю точку объекта;

  Ориентации

  Определение арматуры по длине армируемого элемента:

  Выберите первую точку;

  Выберите вторую точку [Шаг спирали],

  где:

  окружность определяется в пределах поперечного сечения заданием внутренней точки окружности или правильного многоугольника и указанием положения крюков (ориентация);

  первая точка – начальная точка спирали по длине железобетонного элемента;

  вторая точка – конечная точка спирали по длине железобетонного элемента;

  шаг спирали – значение шага спирали;

• Выбор – используется для непосредственного указания контура. При выборе этой опции диалоговое окно закрывается, курсор приобретает форму квадрата (см. команду ACAD ‘копировать’ – стадия выбора объекта при копировании). Как только любая из точек определена, на экране появляется объект ACAD, и арматура вычерчивается в пределах указанного объекта.

  Командная строка.

  Определение арматуры в пределах поперечного сечения:

  Выберите объект

  Ориентации

  Определение арматуры по длине армируемого элемента:

  Выберите первую точку;

  Выберите вторую точку [Шаг спирали],

  где:

  окружность определяется в пределах поперечного сечения указанием контура (окружность или правильный многоугольник) и указанием положения крюков (ориентация);

  первая точка – начальная точка спирали по длине железобетонного элемента;

  вторая точка – конечная точка спирали по длине железобетонного элемента;

  шаг спирали – значение шага спирали;
