С помощью данного диалогового окна можно определять параметры графического представления видов и поперечных сечений опалубок элементов (или стальных профилей).
Чтобы открыть диалоговое окно Графическое представление (или Графическое представление стальных профилей):
- в диалоговом окне Описание формы арматуры в разделе Описание арматуры выбирают либо пункт Графическое представление, либо пункт Стальной профиль - представление;
- нажимают на кнопку Новый или Изменить
В поле "Имя стиля" введите имя для стиля компонента и нажмите кнопку "Сохранить" (это доступно только при создании стиля, но не при изменении существующего).
На закладках диалогового окна Графическое представление (или Графическое представление стальных профилей) определяют следующие параметры.

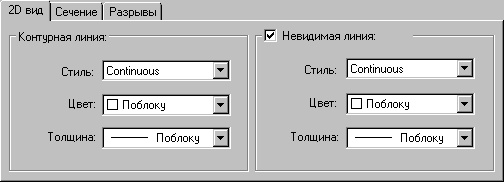

- 2D вид - на этой закладке определяют стиль, цвет и толщину контурной и невидимой линий на плоскости.

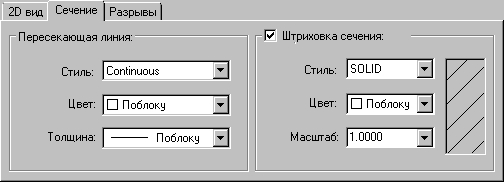

- Сечение - на этой закладке определяют параметры на разрезах:
o пересекающая линия - стиль, цвет и толщину;
o штриховка разреза - стиль, цвет и масштаб.
- Разрывы - на этой закладке можно задать, будет ли показана линия разрыва; здесь же определяются ее стиль, цвет и толщина.
